ЦМО БОН-19-2-48-В

Описание ЦМО БОН-19-2-48-В

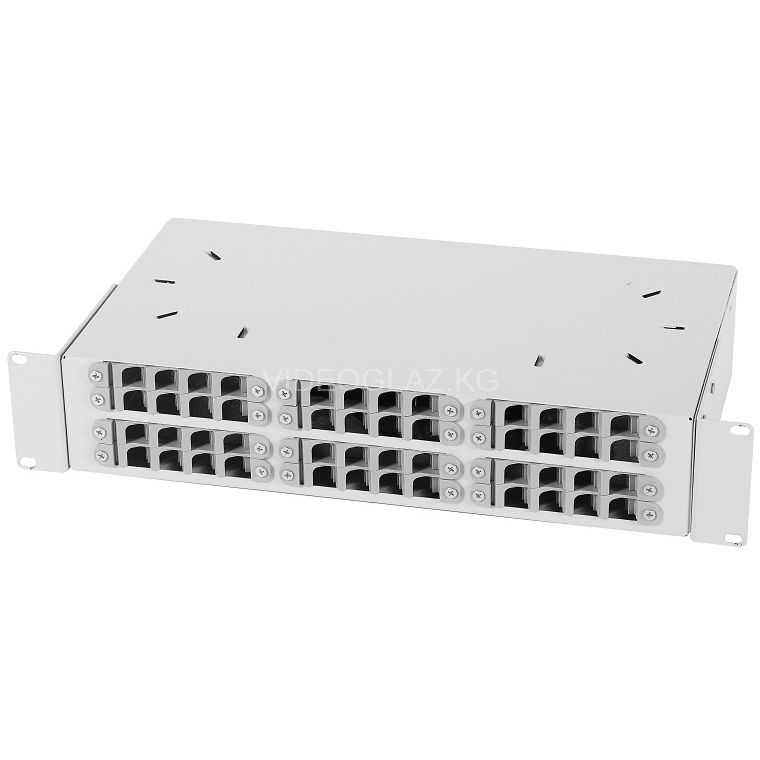

19’’ оптический бокс (кросс) ЦМО БОН-19-2-48-В выдвижной, предназначен для организации соединения 48 волокон магистрального кабеля с абонентским. Для удобства монтажа и тестирования оптических соединений сплайс-кассета кросса выдвигается на 250мм. Кросс устанавливается в 19” шкафы и открытые стойки, размер (ВхШхГ) – 90 (2U)х19’’х264мм.

Корпус выполнен из металла, кронштейны крепления к 19’’оборудованию, имеют регулировку по глубине 50 мм. Кабельные вводы находятся в задней части кросса.

В корпусе установлены фиксаторы кабеля, лотки для укладки запасов оптического волокна, сплайс-кассета с замком-щеколдой. Кросс ЦМО БОН-19-2-48-В стандартно комплектуется сменными вставками для установки адаптеров - SC, ST, FC, LC, стяжками, маркерами кабеля, таблицей адресов кроссировки волокон, гильзами КДЗС и комплектом для крепления в 19’’ стойку.

Покрытие порошково-полимерное RAL 7035 серый.

Комплектация

• Откидная сплайс-кассета 4
• Защитная крышка сплайс-кассеты 1
• Патч-панель для адаптеров SC/LC, емкостью 4 порта. 12
• Сменная вставка для установки адаптеров типа FC/ST 48
• Заглушка гнезда адаптера 24
• Гильза КДЗС 6030 48
• Лоток для укладки запасов оптического волокна 4
• Стяжка CV 100x2.5мм 10
• Пакет с замком 7х10/15х20 3/1
• Кабельный зажим 1
• Маркер кабеля 1
• Таблица кроссировки волокон 1
• Комплект крепления 1

Технические характеристики ЦМО БОН-19-2-48-В

• Артикул БОН-19-2-48-В
• Код номенклатуры 30044244600
• Высота, U 2
• Высота, мм 90
• Ширина, мм 483
• Глубина, мм 264
• Цвет Серый RAL 7035
• Вес изделия, кг 7.4
• Тип корпуса Выдвижной
• Количество портов 48
