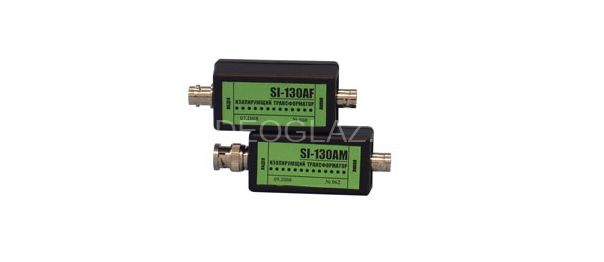

ЗИ SI-130 AF

Кол-во каналов разветвления|^Максимальное расстояние при передаче|^Регулируемое усиление|^Полоса пропускания|^Размеры (мм)|^Питание|^Страна-изготовитель|@

Описание ЗИ SI-130 AF

ЗИ SI-130 AF - видеотрансформатор предназначен для гальванической развязки передающего и приемного оборудования в системах видеонаблюдения при передаче изображения по коаксиальным линиям связи. При подключении передающего и приемного оборудования к разным фазам сетевого электропитания или к разным точкам заземления возникают фоновые помехи, приводящие к искажениям изображения в виде движущихся горизонтальных полос и срыву синхронизации. Появление помех связано с отсутствием на объектах единого контура заземления оборудования. Возникающая разность потенциалов между различными точками заземления оборудования приводит к паразитным токам сетевой частоты 50 Гц по коаксиальным линиям связи передачи видеоизображения. Трансформатор включается в разрыв коаксиальной линии связи и устраняет фоновые помехи на изображении, возникающие из-за разности потенциалов между точками заземления передающего и приемного оборудования. Конструкция трансформатора предусматривает варианты настольной или настенной установки. Отсутствие электропитания и регулировок дает возможность при монтаже устанавливать трансформатор в любом удобном месте.

Особенности прибора:

• полоса пропускания видеотрансформаторов от 25 Гц до 7 МГц, что обеспечивает передачу видеоизображения с разрешением 560 ТВЛ
• конструкция предусматривает монтаж приборов в разрыв кабельной линии связи
• в отличии от Si-130M/F, прибор ЗИ SI-130 AМ для развязки по постоянному току имеет в первичной цепи электролитический конденсатор ёмкостью 470 мкФ.

  Технические характеристики ЗИ SI-130 AF

  • Входной и выходной импеданс 75 Ом
  • Диапазон рабочих частот 50 Гц - 5 МГц
  • Коэффициент передачи 1
  • Максимально допустимое напряжение между входными и выходными разъемами 360 В/50 Гц
  • Габаритные размеры 123 x 76 x 27
  • Масса, не более 0,15 кг
