Метаком MKV-CVN2018

Описание Метаком MKV-CVN2018

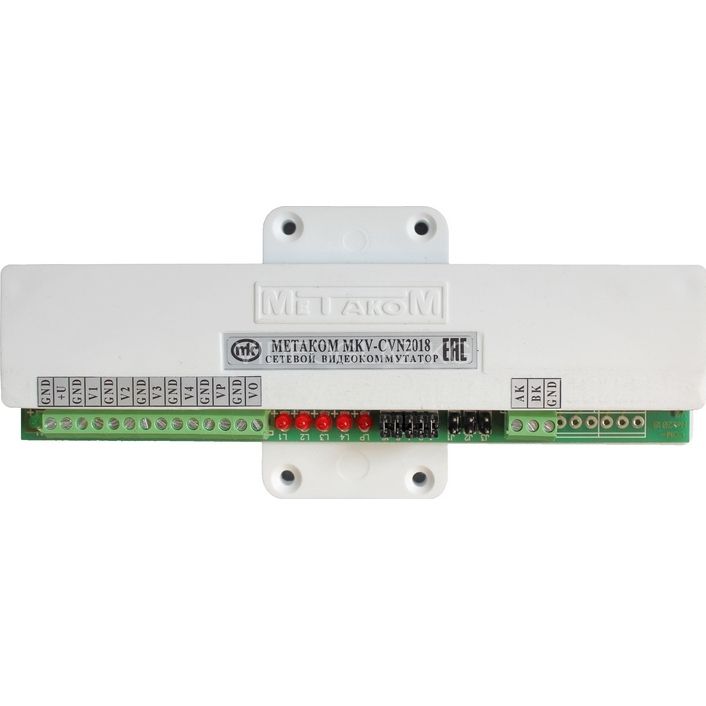

Видеокоммутатор сетевой MKV-CVN2018

Видеокоммутатор сетевой предназначен для коммутации видеосигнала в домофонных системах на базе блоков вызова МЕТАКОМ MK2018 для функционального расширения системы «калитка-подъезд» и рассчитаны на подключение к домофонной сети.

Принцип работы

В дежурном режиме подъездная видеолиния подключена к видеосигналу подъездного блока вызова или блока вызова Slave.

При вызове абонента с любого блока вызова Master установленного на «калитке» или в подъездной сети видеокоммутатор подключает соответствующую видеолинию от блока вызова Master к подъездной видеолинии. После окончания сеанса разговора подъездная видеолиния подключается к видеосигналу подъездного блока вызова или блока вызова Slave.

Подключение видеокоммутатора

При использовании видеокоммутатора совместно с сетевым коммутатором (схема на рис. 2) для калиточной системы выходы АК, ВК видеокоммутатора подключаются к выходам АN ВN блоков вызова Master (калитка 1, калитка 2 на схеме). Все калиточные блоки вызова подключаются параллельно к линии А В. Выходы видеосигналов (VID) с калиточных блоков вызова подключаются на соответствующие входы видеокоммутатора (V1...V4), GND блоков вызова соединяется с GND видеокоммутатора. Выход VID подъездного блока вызова подключается к входу VP видеокоммутатора. GND подъездного блока вызова соединяется с GND видеокоммутатора. Выход VO видеокоммутатора подключается к подъездной видеолинии.

При использовании видеокоммутатора в подъездной сети (несколько входов в подъезд, схема на рис. 3) видеокоммутатор подключается параллельно к линии А В. Выходы видеосигналов (VID) с блоков вызова Master подключаются на соответствующие входы видеокоммутатора (V1...V4). Выход VID блока вызова Slave подключается к входу VP видеокоммутатора. GND блоков вызова соединяется с GND видеокоммутатора. Выход VO видеокоммутатора подключается к подъездной видеолинии.

Обозначение выходов сетевого видеокоммутатора приведено на рис.

Подключение видеокоммутатора (калиточная сеть).

Подключение видеокоммутатора (подъездная сеть).

Технические характеристики Метаком MKV-CVN2018

• Модель: MKV-CVN2018
• Тип: Видеокоммутатор сетевой
• Назначение: предназначен для коммутации видеосигнала в домофонных системах на базе блоков вызова МЕТАКОМ MK2018 для функционального расширения системы «калитка-подъезд» и рассчитаны на подключение к домофонной сети.
• Гарантийный срок эксплуатации изделия: 12 месяцев со дня продажи, но не более 18 месяцев со дня изготовления.
• Срок службы: 5 лет со дня изготовления
