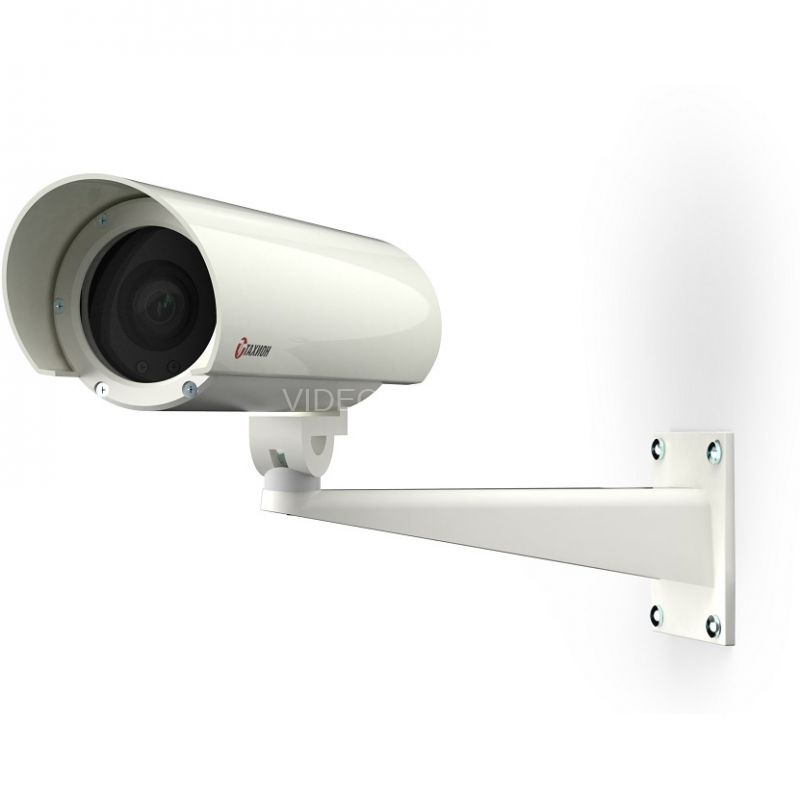

Тахион ТВК-61IP-4МВБ-V550-24VDC

Описание Тахион ТВК-61IP-4МВБ-V550-24VDC

Видеокамера взрывозащищенная сетевая серии «Корунд-ВБ» ТВК-61IP-4МВБ-V550-24VDC наружной установки предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов через информационные сети. Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Видеокамера выполнена в термокожухе ТГБ-4М Ex IIC в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIС T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты, обеспечиваемой оболочкой – IP66/IP68, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Видеокамера обеспечивает: - автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур; - безаварийное включение электропитания IP видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход IP видеокамеры из строя при запуске; - охлаждение IP видеокамеры при повышенных температурах (встроенный вентилятор).

Смотровое окно выполнено из ударопрочного закалённого стекла. Изделие выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Видеокамера соответствует: - техническим требованиям - ГОСТ Р 51558; - требованиям по безопасности – ГОСТ Р МЭК 60065; - требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0.

Климатическое исполнение видеокамеры соответствует УХЛ1, 5 по ГОСТ 15150. Степень защиты IP66/IP68.

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

1     IP-видеокамера в термокожухе ТГБ-4М Ex IIC 2     Гермовводы для небронированного кабеля – Ø кабеля 3,2÷8,1***мм – 2 шт. (один гермоввод имеет заглушку) 2.1     Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) 3     Кронштейн 4     Солнцезащитный козырек 5     Шарнир 5.1     Гайка болта фиксации шарнира 6     Болт заземления *** Гермовводы для кабелей другого диаметра устанавливаются по отдельной заявке.

СХЕМА ПОДКЛЮЧЕНИЯ:

Технические характеристики Тахион ТВК-61IP-4МВБ-V550-24VDC

Тип камеры:    цветная «день-ночь» (электромеханический ИК-фильтр) Специальное исполнение (взрывозащита):    1Ex db IIС T6 Gb X / Ex tb IIIC T80oC Db X Матрица:    1/2,8” CMOS Разрешение:    1920х1080 (Full HD), (2Мп) Формат сжатия:    H.265+, H.265, H.264, MJPEG Многопотоковая передача:    одновременная передача двух потоков Частота кадров:    до 30 кад/с Сетевой интерфейс:    10/100 Base Ethernet Чувствительность видеокамеры:    0,001лк (днем) / 0,0001лк (ночью) Фокусное расстояние объектива* (f):    5-50мм Автоматическая регулировка диафрагмы:    есть Динамический диапазон:    80 дБ Система шумоподавления:    3D-DNR Поддерживаемые сетевые протоколы:    TCP/IP, UDP, RTP, RTSP, RTCP, HTTP, DNS, DDNS, DHCP, FTP, NTP, PPPOE, SMTP, UPNP Поддержка ONVIF:    ONVIF 2.4 Напряжение электропитания**:    24 В DС ±10% Мощность обогрева:    17 Вт Потребляемая мощность:вкл. обогрева / откл. обогрева    24 Вт / 7 Вт Климатические условия работы:    диапазон рабочих температур: -60ºС ÷ +50ºС влажность воздуха до 100% при + 25ºС Температура холодного запуска откл./вкл.    -10°С±3°С / -5°С±3°С Вывод кабеля    2 гермоввода Вес в упаковке:    3 кг Режим работы:    круглосуточный

*  Производителем установлено фокусное расстояние объектива f=5 мм. **  Для питания видеокамеры рекомендуется применять источник питания с двойной или усиленной изоляцией между входной и выходной обмотками силового трансформатора, например БПУ-2-220VАС-24VDC/2,0А.
