Спецприбор ИРМ

Описание Спецприбор ИРМ

Модуль Спецприбор ИРМ предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА. В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.

Модуль Спецприбор ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа. Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.

Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

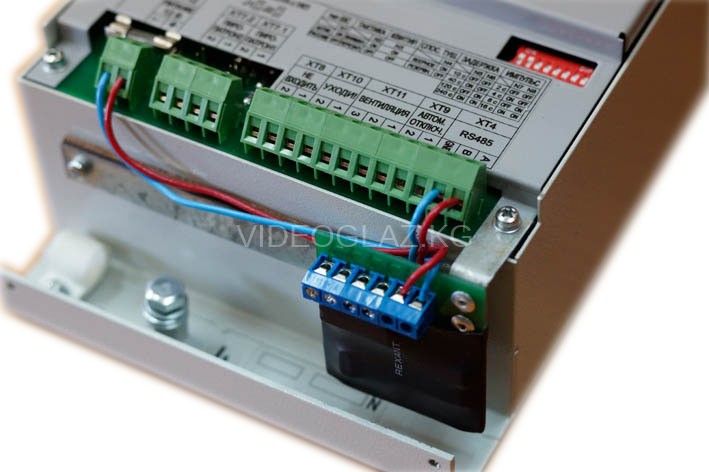

Конструктивно Спецприбор ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок. Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.

Технические характеристики Спецприбор ИРМ

• U-коммут. 60В
• I-коммут. 0,25А
• Напряжение питания, B: - от внешнего источника питания 8…15
• Ток потребления, мА: - не более 30
• Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А 60В/0.25А
• Габаритные размеры, мм 55х45х40
• Масса, не более, кг 0.1
