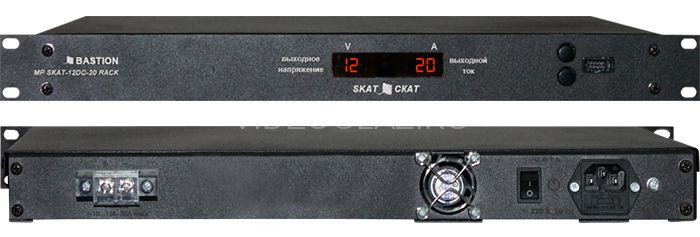

СКАТ MP SKAT-12DC-20 RACK

Описание СКАТ MP SKAT-12DC-20 RACK

СКАТ MP SKAT-12DC-20 RACK представляет собой компактный надежный сильноточный (до 20 А) импульсный источник питания постоянного тока с регулируемым в диапазоне 10…15 В стабилизированным выходным напряжением.

Модуль может работать как индивидуально, так и при параллельном включении нескольких (до трех) аналогичных модулей с  равномерным распределением токов нагрузки между модулями для наращивания суммарной мощности системы электропитания. Модуль отличается наличием канала связи с другими модулями питания данной модели для управления выходным напряжением (передача данных в стандарте RS485) и может быть встроен в систему электропитания с высокими токами потребления.

Модуль позволяет реализовывать широко применяемую схему резервирования N+1 (N — количество необходимых в системе электропитания модулей, +1 — дополнительный модуль (горячий резерв), а также модернизировать систему электропитания в будущем путем увеличения мощности системы за счет простой установки дополнительных модулей на заранее зарезервированные в телекоммуникационном шкафу места. Модуль предназначен для размещения внутри 19” телекоммуникационной стойки (высота модуля 1U).

Модуль питания СКАТ MP SKAT-12DC-20 RACK обеспечивает

• работу в широком диапазоне напряжений питающей сети;
• питание нагрузки стабилизированным, регулируемым напряжением постоянного тока и максимальным током потребления;
• регулировку уровня выходного напряжения как с помощью кнопок «+» и «–»  на передней панели модуля, так и по каналу связи в стандарте RS-485;
• сохранение значения установленного уровня выходного напряжения при отключении питающего напряжения и его восстановление после включения;
• контроль и отображение текущих значений выходного тока и напряжения с помощью цифрового индикатора;
• светодиодную индикацию номинального уровня выходного напряжения;
• защиту от короткого замыкания в нагрузке посредством электронной защиты;

Для удобства монтажа и последующего обслуживания ИБП для CCTV серии RACK снабжены быстро разъёмными соединениями.

Технические характеристики СКАТ MP SKAT-12DC-20 RACK

• Характеристика питающей сети, В: 170…250
• Номинальное выходное напряжение, В: 13,7±0,1
• Диапазон регулировки выходного напряжения, В: 10±0,5…15±0,5 *
• Максимальный ток нагрузки,  А: 20,0
• Величина напряжения пульсаций на выходе с удвоенной частотой сети  (от пика до пика) при максимальном токе нагрузки, мВ,  не более: 100
• Мощность, потребляемая модулем от сети без нагрузки не более, ВА: 20
• Габаритные размеры ШхВхГ, мм, не более: 483х284х44
• Масса НЕТТО (БРУТТО) кг, не более: 3,9 (4,5)
• Рабочие условия эксплуатации: Температура окружающей среды от +0 до +40 °С, относительная влажность воздуха не более 90 % при температуре +40 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
• Температура хранения: -10…+40 °С
