Сигма-ИС СКШС-03-4 IP65

Описание Сигма-ИС СКШС-03-4 IP65

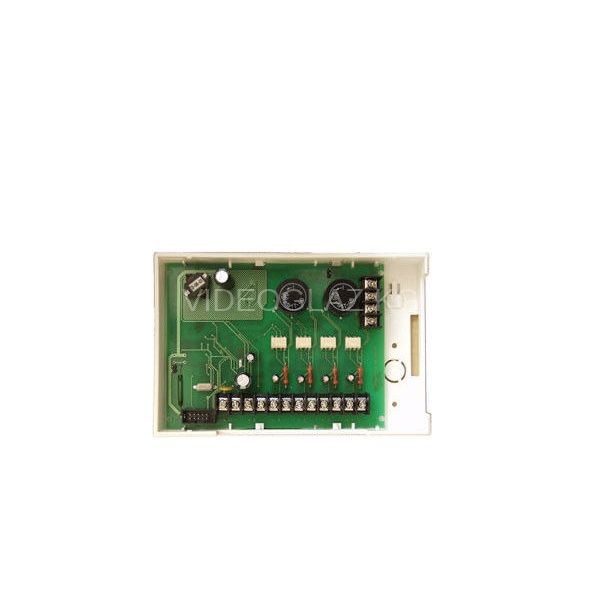

Сигма-ИС СКШС-03-4 IP65 - сетевой контроллер шлейфов сигнализации.

СКШС-03-4 ПРЕДНАЗНАЧЕН ДЛЯ:

• для приема электрических сигналов обратной связи от устройств пожарной автоматики (оборудование противодымной защиты, насосы, запорная арматура и др.), имеющих выход в виде нормально-разомкнутых или нормально-замкнутых контактов, по четырем шлейфам сигнализации (ШС) с гальванической развязкой;
• контроля исправности шлейфов сигнализации с автоматическим выявлением обрыва или короткого замыкания;
• передачи информации о состоянии контактов оборудования в блок центральный процессорный.

Сетевой контроллер рассчитан на совместную работу с приборами приемно-контрольными ППКОПУиВ «Р-09», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060». СКШС-03-4 осуществляет адресацию шлейфа сигнализации. Сетевой контроллер шлейфов сигнализации выдает сигнал «Неисправность» при коротком замыкании или обрыве шлейфа сигнализации. По степени защиты от воздействия окружающей среды исполнение IP65

Технические характеристики Сигма-ИС СКШС-03-4 IP65

• Число шлейфов, подключаемых к одному СКШС-03-4 4
• Напряжение на разомкнутом ШС, В, в пределах 24...28
• Ток короткого замыкания в ШС, мА, в пределах 18...24
• Сопротивление изоляции между ШС, МОм, не менее 20
• Максимальная протяженность линии связи с БЦП, м 1200
• Питание СКШС-03-4 осуществляется от сети постоянного тока напряжением, В 10...28
• Максимальный ток потребления (при короткозамкнутых ШС и напряжении питания 10 В), мА, не более 350
• Сопротивление проводов ШС, Ом, не более 300
• Сопротивление изоляции гальванической развязки, МОм, не менее 20
• Интерфейс связи с БЦП RS-485
• Диапазон рабочих температур, °С -40…+50
• Габаритные размеры, мм, не более: 171 х 145 х 55
• Масса, кг, не более 0,35.
