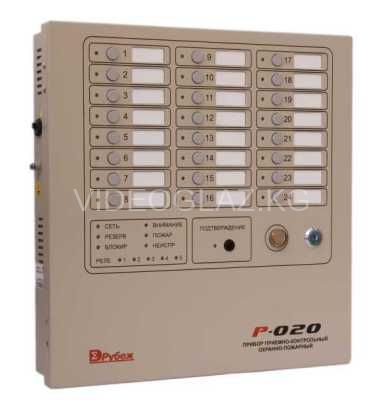

Сигма-ИС ППКОП “Р-020М”

Описание Сигма-ИС ППКОП “Р-020М”

Сигма-ИС ППКОП “Р-020М” - прибор предназначен для построения систем охранной, тревожной и пожарной сигнализации малых и средних объектов, с организацией централизованной или автономной охраны.

ОХРАННО-ТРЕВОЖНАЯ СИГНАЛИЗАЦИЯ:

• Различные режимы управления постановкой на охрану/снятием с охраны: с помощью кнопок на панели прибора, ключами TouchMemory.

• Объединение шлейфов в зоны для организации группового управления.
• Возможность использования задержки на выход при постановке на охрану.
• Возможность использования задержки на вход при снятии с охраны.
• Контроль шлейфов сигнализации на КЗ и обрыв.
• Режим 24-часовой охраны.
• Передача информации о состоянии шлейфов сигнализации на ПЦН.

ПОЖАРНАЯ СИГНАЛИЗАЦИЯ:

• Подключение всех типов безадресных пожарных извещателей.

• Контроль шлейфов сигнализации на обрыв и короткое замыкание.
• Различные алгоритмы для повышения надежности и исключения ложных срабатываний.
• Выдача извещения «Внимание» при срабатывании одного извещателя. Выдача извещения «Пожар» при срабатывании двух или более извещателей в шлейфе сигнализации.
• Индивидуальное управление сбросом пожарного шлейфа.
• Передача информации о состоянии шлейфа сигнализации на ПЦН.

УПРАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ:

• 3 реле для передачи состояния ШС на ПЦН (тревога, пожар, неисправность).

• Реле управления внешним звуковым оповещателем (выход «Сирена»).
• Реле управления внешним световым оповещателем (выход «Лампа»).

КОНТРОЛЬ И УПРАВЛЕНИЕ ДОСТУПОМ:

• Возможность подключения внешнего контактора Touch Memory для организации одной точки доступа или считывателя Proximity Card.

• Подключение кнопки запроса на выход и датчика положения двери
• 500 идентификаторов пользователей

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:

• Энергонезависимый журнал событий.

• Возможность подключения модуля с энергонезависимыми часами реального времени.
• Возможность подключения ПЭВМ через встроенный интерфейс RS-232 для конфигурирования и управления прибором.
• Возможность подключения принтера через встроенный интерфейс RS-232 для печати журнала событий.
• Возможность подключения прибора к аппаратуре верхнего уровня (ППКОПУ «Р-08») через встроенный интерфейс RS-485 в качестве сетевого устройства.

Технические характеристики Сигма-ИС ППКОП “Р-020М”

• Информационная емкость (количество ШС) 24

• Информативность (количество видов извещений) 30
• Напряжение в ШС, В 24
• Максимальное сопротивление ШС БЦП без учета сопротивления выносного элемента, Ом 220
• Минимально допустимая величина сопротивления утечки между проводами ШС БЦП, кОм 50
• Максимальный ток питания активных извещателей в дежурном режиме работы, мА 3
• Максимальный ток питания активных извещателей в режиме тревоги, мА 10
• Количество релейных выходов на ПЦН 3 Тип контактов нормально разомкнутые

• Выходные характеристики реле ПЦН: - коммутация напряжения постоянного тока при токе до 0,5А, В 24 - коммутация напряжения постоянного тока при токе до 0,1А, В 125

• Реле управления звуковым и световым оповещателем: -тип контактов: переключающие - коммутация напряжения постоянного тока при токе до 0,5А, В 30 - коммутация напряжения постоянного тока при токе до 0,1А, В 125

• Интерфейс связи с АВУ (ППКОП «Р-08») RS-485
• Максимальная протяженность линии связи с АВУ (без ретрансляторов), м 1200
• Линия связи с АВУ симметричная витая пара
• Скорость обмена с АВУ, бод 9600, 19200
• Погонная электрическая емкость кабеля линии связи с СУ, пФ/м, не более 50
• Волновое сопротивление кабеля линии связи с АВУ, Ом, не более 200
• Интерфейс связи с принтером RS-232
• Интерфейс связи с ПЭВМ RS-232
• Максимальная протяженность линии связи БЦП с ПЭВМ, м 15
• Количество кодов ИП (пользователей), хранящихся в конфигурации БЦП 500
• Размер энергонезависимого журнала событий 1000
• Размер энергозависимого журнала тревог 100
• Напряжение питания от сети переменного тока частотой (50) Гц, В 187 … 242
• Напряжение питания от АКБ (аккумулятора), В 10,5 … 13,8
• Мощность, потребляемая от сети переменного тока, не более, В А 30
• Выходное напряжение БП, В: - при работе от сети переменного тока 13,0 … 14,0 - при работе от АКБ 10,5 … 13,5

• Ток внешней нагрузки, не более, мА 250
• Номинальное напряжение АКБ, В 12
• Номинальная емкость АКБ, размещаемой в приборе, А ч 7 ; 9
• Ток заряда полностью разряженной АКБ, не более, А 0,25
• Напряжение отключения АКБ, В 9,5 … 10,5
• Собственный ток потребления при работе от АКБ (от-сутствие сетевого напряжения), не более, мА 200
• Пульсации выходного напряжения при полной нагрузке по току и работе от сети переменного тока, не более, мВ 50
• Номиналы защитных предохранителей, А: - по сети переменного тока 0,25 - по выходу постоянного напряжения 2,0 - по цепям АКБ 2,0

• Габаритные размеры, мм 340 x 350 x 85
• Масса, кг., не более 5.
