Сигма-ИС АОПИ "Рубикон"

Описание Сигма-ИС АОПИ "Рубикон"

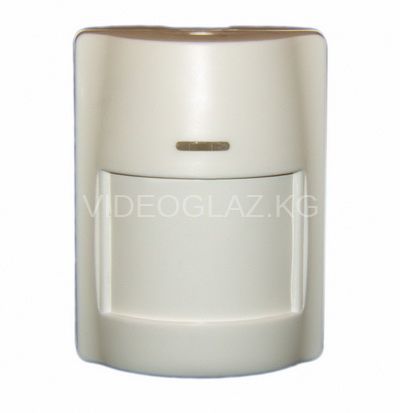

Сигма-ИС АОПИ "Рубикон" - адресный ИК-извещатель пассивный объемный, работает в двухпроводном адресном шлейфе под управлением контроллера шлейфа ППК или КА2. Иммет веерную объемную диаграмму зоны обнаружения с углом обзора в горизонтальной плоскости 90°. Извещатель постоянно контролирует изменения теплового излучения от движущихся тел.

АОПИ "Рубикон" допускает подключение 2-х неадресных шлейфов.

В каждом неадресном шлейфе он обеспечивает:

• постоянный контроль сопротивления шлейфа;
• раздельный контроль до 2-х извещателей;
• контроль обрыва и короткого замыкания шлейфа;
• работу как с нормально разомкнутыми так и с нормально замкнутыми извещателями;

Извещатель позволяет дистанционно задавать:

• значения резисторов контроля неадресных шлейфов;
• время интеграции шлейфа;
• режим контроля неадресных шлейфов:
  • раздельно контролируемых извещателя;
  • несколько извещателей с различением сработки одного или 2-ух и более;
  • один или несколько извещателей без различения количества сработавших;
• тип извещателей в неадресных шлейфах;
• чувствительность и время интеграции инфракрасного канала;
• режим работы встроенного индикатора.

Извещатель имеет встроенный индикатор красного цвета, а также позволяет в качестве выносного оптического индикатора подключать внешний светодиод последовательно с извещателем, при этом возможная индикация:

• дежурный режим (на связи): короткие вспышки с периодом 5-15 сек;
• тревога (индикация по команде контроллера шлейфа): квазинепрерывное свечение (вспышки с частотой 10-40 Гц).

Встроенный индикатор может быть отключен. Извещатель осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа, что позволяет:

• контролировать наличие связи;
• считывать состояние параметров АОПИ, в том числе значение сопротивления шлейфа в обоих направлениях;
• дистанционно задавать основные параметры работы извещателя (в т.ч. границы сопротивлений шлейфа и чувствительность в инфракрасном канале);
• вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за пределы;
• заданные пределы или при обнаружении сигнала в инфракрасном канале.

Технические характеристики Сигма-ИС АОПИ "Рубикон"

• Ток потребления, максимальное значение, мкА - 250
• Количество в шлейфе максимальное (при соблюдении общего бюджета по току) - 255
• Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 - IP30
• Дальность обнаружения (может дистанционно настраиваться), м - 10
• Диапазон настройки времени готовности после предыдущей тревоги (может дистанционно настраиваться), с - 1..100
• Максимальное (активное) сопротивление проводов безадресного ШС, Ом - 100
• Макмимальный ток потребления, мкА - 120
• Минимальное сопротивление изоляции проводов безадресногоШС, кОм - 20
• Максимальная емкость безадресногоШС, нФ: в режиме удвоения - 5 без удвоения - 20
• Максимальное напряжение в безадресном ШС, не более, В - 5
• Максимальный ток безадресногоШС, не более, мА - 5
• Максимальный допустимый ток извещателей на шлейфе 3 в режиме покоя (ток обрыва), мА - 1
• Номинальное значение времени срабатывания АОПИ при нарушении безадресного шлейфа (может дистанционно настраиваться), с - 0,2
• Время выхода на рабочий режим после включения питания, не более, с - 200
• Диапазон рабочих температур, °С - -40...+60
• Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25°С, без конденсации влаги) - 0...93%
• Габаритные размеры, мм - 90x68x47
• Масса, кг, не более - 0,050
