Рубеж МС-ПИ(прот. R3)

Описание Рубеж МС-ПИ(прот. R3)

Повторитель интерфейса МС-ПИ представляет собой цифровое электронное устройство, предназначенное для увеличения длины линии интерфейса RS-485, с помощью повторения принимаемого сигнала. Повторитель предназначен для использования с приборами «Рубеж-2ОП» прот.R3 или приборами других производителей, осуществляющими обмен по интерфейсу RS-485. Повторитель интерфейса МС-ПИ обеспечивает:

• удлинение интерфейса RS-485 и обмен информацией между приемно-контрольными приборами и компьютером, находящихся в разных частях одного интерфейса;
• работу перекрестных связей между приемно-контрольными приборами, находящимися в одной сети RS-485;
• cветодиодную индикацию наличия обмена в линии;
• протяженность линии интерфейса RS-485 непосредственно после повторителя интерфейса не более 1000 м.
• время технической готовности повторителя к работе после включения питания – не более 1 с.

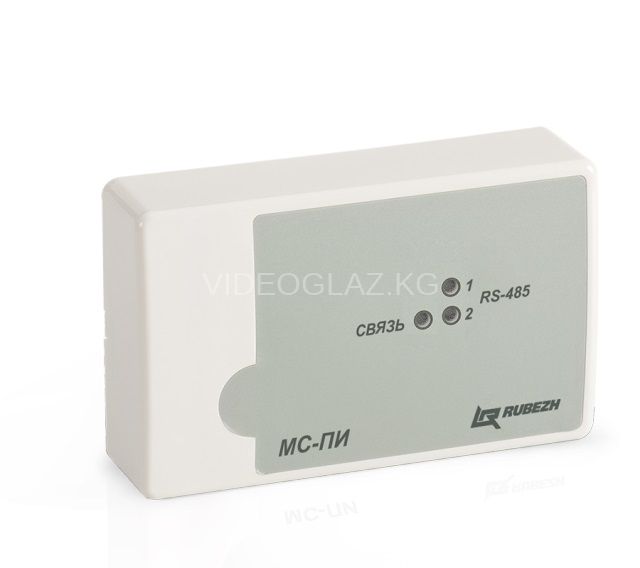

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния повторителя. Светодиодный индикатор СВЯЗЬ:

• при подключении USB мигает с частотой 1 Гц;
• при записи параметров через USB мигает с частотой 5 Гц;
• при подключении питания светится постоянно.

Светодиодный индикатор RS-485 (1) и RS-485 (2):

• при отсутствии обмена на линии – не светится;
• при наличии обмена на линии – мигает с частотой обмена.

При конфигурировании повторителя интерфейса через программу «Конфигуратор МС-ПИ» возможно задать следующие параметры:

• длина слова (символа): 5; 6; 7; 8 бит;
• количество стоповых бит: 1; 1,5; 2 бита;
• паритет: нет; четности; нечетности;
• скорость: 1200; 1800; 2400; 4800; 7200; 9600; 14400; 19200; 38400; 56000; 57600, 115200 бит/сек.

При работе повторителя интерфейса с приборами Рубеж в процессе конфигурирования настраивается только параметр «скорость». Остальные параметры устанавливаются автоматически. Пример организации удлинителя интерфейса с использованием МС-ПИ Схема подключения повторителей интерфейса МС-ПИ

Технические характеристики Рубеж МС-ПИ(прот. R3)

• Напряжение питания: от 10 до 14 В
• Максимальное количество модулей в одной сети RS-485: 7
• Максимальная длина линии RS-485 между двумя МС-ПИ, не более: 1000 м
• Количество внешних интерфейсов для обмена и программирования:
  • -типа RS-485: 2
  • -типа USB: 1
• Длина:
  • кабеля интерфейса RS-485, не более: 1000 м
  • кабеля интерфейса USB: до 2 м
• Габаритные размеры модуля, не более: 125х78х37 мм
• Масса, не более: 200 г
• Рабочий диапазон температур: от 0 до плюс 40°С
• Средний срок службы, не менее: 10 лет
