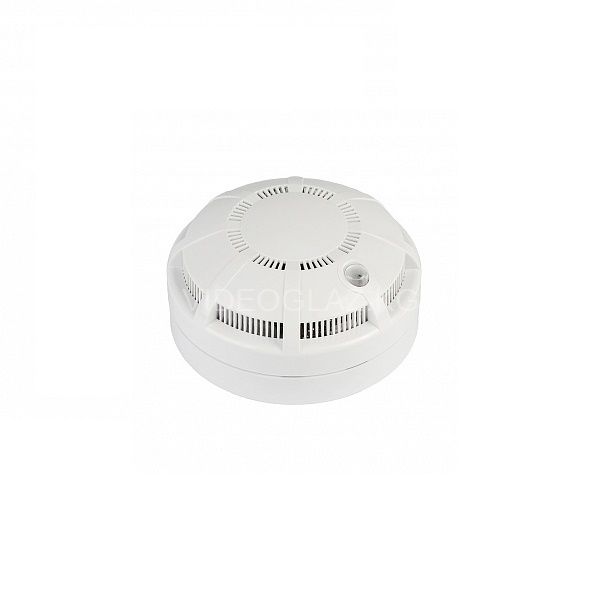

Описание Рубеж ИП 212-45 для подвесного потолка
Извещатель пожарный дымовой оптико-электронный ИП 212-45 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Современный дымовой оптико-электронный извещатель серии «Марко» с визуальной индикацией состояния извещателя, евродизайном корпуса и безвинтовыми контактами.
Улучшенные потребительские свойства:
в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары;
новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
промигивание светодиода в дежурном режиме;
малые габаритные размеры;
широкий диапазон питающих напряжений от 9 до 30 В;
малое токопотребление – не более 0,045 мА;
удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС.
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Извещатель выполняет следующие функции:
измерение концентрации дыма;
цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
тестирование работоспособности с помощью специального устройства;
светодиодная индикация режимов работы.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
Схема подключения извещателей ип 212-45 к шлейфу сигнализации ппкоп
Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
Технические характеристики Рубеж ИП 212-45 для подвесного потолка
- Чувствительность извещателя: 0,05-0,2 дБ/м
- Напряжение питания: 9-30 В
- Ток потребления в дежурном режиме: не более 0,045 мА
- Инерционность срабатывания: не более 9 сек
- Допустимый уровень воздействия фоновой освещенности: 12000 лк
- Допустимая скорость воздушного потока: до 10 м/с
- Помехоустойчивость (по ГОСТ Р 53325):: 4 степень
- Степень защиты оболочки извещателя: IP 30
- Габаритные размеры: Ø94х46 мм
- Вес извещателя: 210 г.
- Максимальная относительная влажность: 93 ± 1%
- Диапазон рабочих температур: -45 - +55 °С
- Средний срок службы: не менее 10 лет
