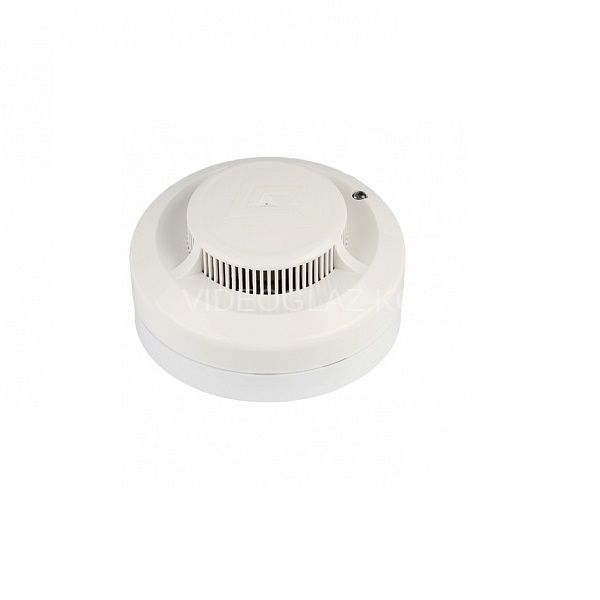

Рубеж ИП 212-141М для подвесного потолка

Описание Рубеж ИП 212-141М для подвесного потолка

Извещатели пожарные дымовые оптико-электронные ИП 212-141М предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света. Извещатели ИП 212-141М предназначены для круглосуточной и непрерывной работы с приемно-контроль­ными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель выполняет следующие функции:

измерение концентрации дыма;

цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;

уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;

тестирование работоспособности с помощью специального устройства;

светодиодная индикация режимов работы. Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контроль­ными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель выполняет следующие функции:

измерение концентрации дыма;

цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;

уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;

тестирование работоспособности с помощью специального устройства;

светодиодная индикация режимов работы. Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек. Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки. Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа. При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя. Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС). Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.

Технические характеристики Рубеж ИП 212-141М для подвесного потолка

• Чувствительность извещателя: 0,05-0,2 дБ/м
• Напряжение питания: 9-30 В
• Ток потребления в дежурном режиме: не более 0,04 мА
• Инерционность срабатывания: не более 9 сек
• Допустимый уровень воздействия фоновой освещенности: 12000 лк
• Допустимая скорость воздушного потока: до 10 м/с
• Помехоустойчивость (по ГОСТ Р 53325): 4 степень
• Степень защиты оболочки извещателя: IP 40
• Габаритные размеры: Ø94х44 мм
• Вес извещателя: 210 г.
• Максимальная относительная влажность: 95 ± 1%
• Диапазон рабочих температур: -45 - +55 °С
• Средний срок службы: не менее 10 лет
