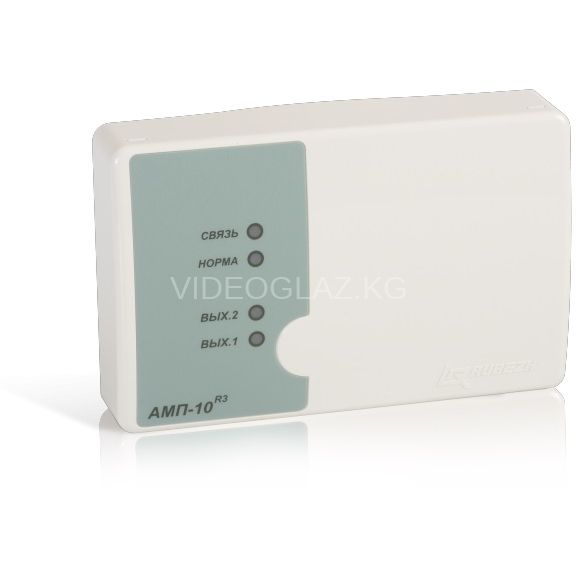

Рубеж АМП-10-R3

Описание Рубеж АМП-10-R3

Метка адресная пожарная АМП-10 прот. R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Метка адресная АМП-10 прот.R3 выполняет следующие функции:
• контроль десяти ШС с определением исправности ШС на обрыв и короткое замыкание;
• контроль целостности линий связи с исполнительными устройствами, управляемыми электронными ключами, на обрыв и короткое замыкание;
• контроля вскрытия корпуса;
• различные режимы работы питающих выходов;
• различные типы шлейфов (пожарный охранный, технологический);
• управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с ППКП;

Питание модуля осуществляется от внешнего источника питания 12 или 24 В.

В системе адресная метка представляет собой четырнадцать отдельных логических устройства с соответствующим количеством занимаемых адресов:
• 10 шлейфов сигнализации;
• 2 выхода с контролем целостности цепи;
• 2 твердотельных оптоэлектронных реле

Схема внешних подключений к адресной пожарной метке АМП-10 ПРОТ.R3 Дымовой тип шлейфа (тип 1) Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых ИП или одного ИПР. Адресная метка при выключенном режиме защитного сброса переходит в состояние «Пожар 1» при срабатывании первого ИП и в состояние «Пожар 2» – сразу же после срабатывания второго ИП. Если режим защитного сброса включен, то после первого срабатывания ИП защитный сброс ШС оставляет адресную метку в дежурном состоянии. При этом повторное срабатывание ИП на данном ШС в течение 1 мин. переводит адресную метку в состояние «Пожар 1», а срабатывание двух ИП на этом же ШС переводит адресную метку в состояние «Пожар 2». Защитный сброс ИП представляет собой кратковременное обесточивание шлейфа на (3-4) с. Режим защитного сброса задается при конфигурировании. Сброс состояний «Пожар 1» или «Пожар 2» производится по команде с прибора или обесточиванием адресной метки. Тепловой тип шлейфа для (тип 3) Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Пример подключения теплового типа шлейфа. В шлейф включаются только тепловые ИП с шунтирующим резистором. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух тепловых ИП. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового ИП. Сброс состояний «Пожар 1» или «Пожар 2» производится по АЛС или обесточиванием адресной метки. Охранный тип шлейфа тип 6 Для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране. Диапазон сопротивления ШС

Технические характеристики Рубеж АМП-10-R3

• Модель: АМП-10 прот. R3
• Тип: Метка адресная пожарная
• Напряжение питания: 10,5 - 30 В
• Потребляемый ток при напряжении питания 12В / 24В, не более: 50мА / 30 мА
• Количество ШС (контролируемых шлейфов с извещателями): 10
• Напряжение в ШС: 24 В±10%
• Максимальный ток нагрузки дымового/теплового ШС: 3мА / 1,2мА
• Токи, коммутируемые контактами реле типа «сухой контакт»:     – постоянного напряжения: до 125 В – не более 100 мА     – переменного напряжения: до 125 В – не более 100 мА
• Ток, коммутируемый электронными ключами, не более: 0,5 А
• Ток контроля целостности цепи (ВЫХ 1, ВЫХ 2):     - во включенном состоянии: не менее 10 мА     - в выключенном состоянии: обратной полярности не более 1,2 мА
• Габаритные размеры модуля, не более: 108х170х42 мм
• Масса, не более: 200 г
• Рабочий диапазон температур: от -25 до +55°С
