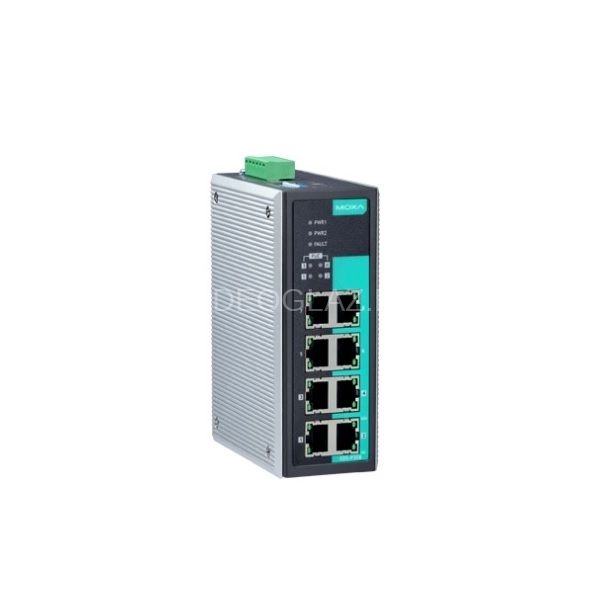

MOXA EDS-P308-T

Описание MOXA EDS-P308-T

MOXA EDS-P308-T - коммутатор 8 x 10/100BaseTX с функцией Power Over Ethernet (PoE). Серия 8-портовых Ethernet-коммутаторов EtherDevice Switch EDS-P308-T является недорогим решением для построения промышленных сетей Ethernet. Коммутатор поддерживает питание по PoE (Power-over-Ethernet) на портах 1-4, это значит, что коммутаторы серии EDS-P308 могут выступать в роли запитывающих устройств.

Коммутаторы EDS-P308-T могут передавать питание мощностью до 15.4 Вт на каждый порт PoE (Power Over Ethernet) для питания подключаемых устройств IEEE 802.3af, устраняя необходимость дополнительных проводов. Данные коммутаторы являются универсальными устройствами; оптический порт FX позволяет передавать данные от периферийного устройства в центр управления на расстояния до 40 км с высокой устойчивостью к электромагнитным помехам. Встроенная в коммутатор функция сигнализации о сбоях в сети позволяет моментально оповещать сетевых администраторов об обрыве Ethernet-связи или пропадании электропитания.Рабочая температура C-40 ~ +75

Технические характеристики MOXA EDS-P308-T

• Стандарты IEEE 802.3af for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3x for Flow Control

• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 1000
• Размер буфера пакетов 512 Кбит

Интерфейс

• Общее количество портов 8

• Разъемы для витой пары RJ45

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45) 4

Порты с функцией Power Over Ethernet (PoE)

• PoE 10/100 Мбит/с 4

• Выдаваемая мощность каждого порта PoE, Вт 15.4
• Выходное напряжение PoE, В 44 ~ 48.5
• Назначение контактов PoE V+, V+, V-, V- for pin 1, 2, 3, 6 (Endspan, MDI Alternative A)

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле

• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле 0.5 А при 48 В пост.

Управление коммутатором

• DIP-переключатели Выбор порта для сигнализации об обрыве

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M, PoE

Требования по электропитанию

• Рабочее напряжение 48 В пост. (46 ~ 50 В)

• Потребление тока 1.6 А при 48 В (при нагрузке 15.4 Вт на каждый из 4 портов PoE)
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-40 ~ +75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85
• Наличие международных сертификатов
• Безопасность UL508
• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 4 EN 61000-4-5 (Surge) Level 4 EN 61000-4-6 (CS) Level 3 EN 61000-4-8

• Среднее время наработки на отказ (MTBF), часов 406194

Конструктивные свойства

• Габаритные размеры, мм 53.6 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 840
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки: Устройство, заглушки для неиспользуемых портов, краткое руководство пользователя.
