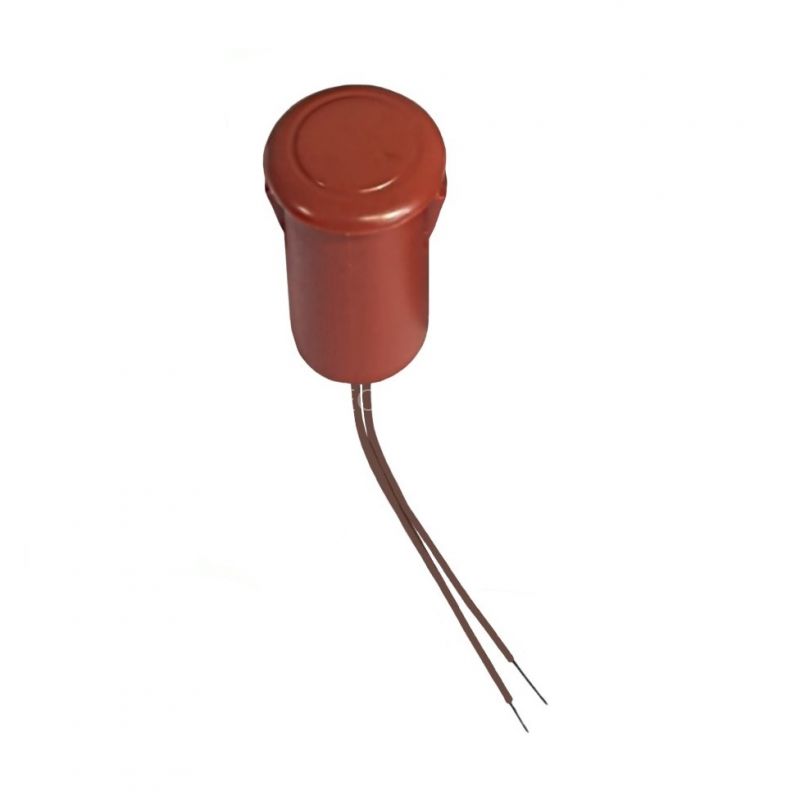

Магнито-контакт ИО 102-51 (П) (терракотовый)

Описание Магнито-контакт ИО 102-51 (П) (терракотовый)

Описание Магнито-контакт ИО 102-51 (П) (терракотовый)

Извещатель охранный точечный магнитоконтактный ИО 102-51 (далее – извещатель) предназначен для блокировки металлических дверных и оконных проёмов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Производителем рекомендована установка извещателя в металлические конструкции с толщиной металла не более 2мм Извещатель конструктивно состоят из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластиковые корпуса по форме близкой к прямоугольной. Степень защиты оболочки извещателя – IP66 по ГОСТ14254-2015. Извещатели изготавливаются четырех видов исполнения:

• ИО 102-51 (НЗ). Тип применяемого геркона: Нормально замкнутый
• ИО 102-51 (НР). Тип применяемого геркона: Нормально разомкнутый
• ИО 102-51 (НР+Пр). Тип применяемого геркона: Нормально разомкнутый «Антисаботаж»
• ИО 102-51 (П). Тип применяемого геркона: Переключающий

Особенности ИО 102-51 (П):

• Тип применяемого геркона: Переключающий контакт 2 под действием магнита размыкается с контактом 3 и замыкается с контактом 1. 1-красный, 2-черный 3-синий
• Длина выводов, мм, тип провода, количество: 120, КСПВГ 3х0,2
• Расстояние срабатывания, мм, и менее: 3 - немагнитопроводящая поверхность, 1.5 - магнитопроводящая поверхность
• Расстояние восстановления, мм, не более: 4 - немагнитопроводящая поверхность, 2.5 - магнитопроводящая поверхность
• Корпус: ABS пластик

Монтаж извещателя Допуск соосности установки датчика и задающего элемента извещателя не должен превышать 2мм. Монтаж извещателя на контролируемые поверхности толщиной 2мм производится в предварительно просверленные отверстия диаметром 12,5мм. с помощью фиксаторов на корпусах датчика и задающего элемента. Монтаж извещателя на поверхностях меньшей толщины производится с установкой дополнительной прокладки из текстолита и т.п. Техническое обслуживание В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на:

• отсутствие механических повреждений корпуса
• надежность крепления датчика и магнита
• исправность электрической изоляции
• надежность подключения датчика к шлейфу сигнализации

Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии. Транспортирование и хранение Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 1 по ГОСТ 15150. Гарантийные обязательства Предприятие-изготовитель гарантирует соответствие извещателя ИО 102-51 требованиям технических условий ПАШК.425119.125ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.

В комплект поставки извещателя входят:
1. датчик магнитоуправляемый – 1 шт.
2. управляющий магнит – 1 шт.
3. паспорт – 1 шт на одну партию.

Технические характеристики Магнито-контакт ИО 102-51 (П) (терракотовый)

• Тип контактов: НР
• Расстояние между магнитом и герконом, мм:     при размыкании контактов, более: 3     при замыкании контактов, менее: 2
• Максимально допустимые токи и напряжения:     максимальное коммутируемое напряжение, В: 72     максимальный коммутируемый ток, А: 0.3
• Допуск смещения блоков извещателя друг относительно друга: 2 мм.
• Степень защиты: IP66
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:     корпус геркона: 22х12.5     корпус магнита: 22х12.5
• Масса, не более: 35 г
• Цвет: чёрный, белый, коричневый, терракотовый
