Си-Норд СН-СМК

Описание Си-Норд СН-СМК

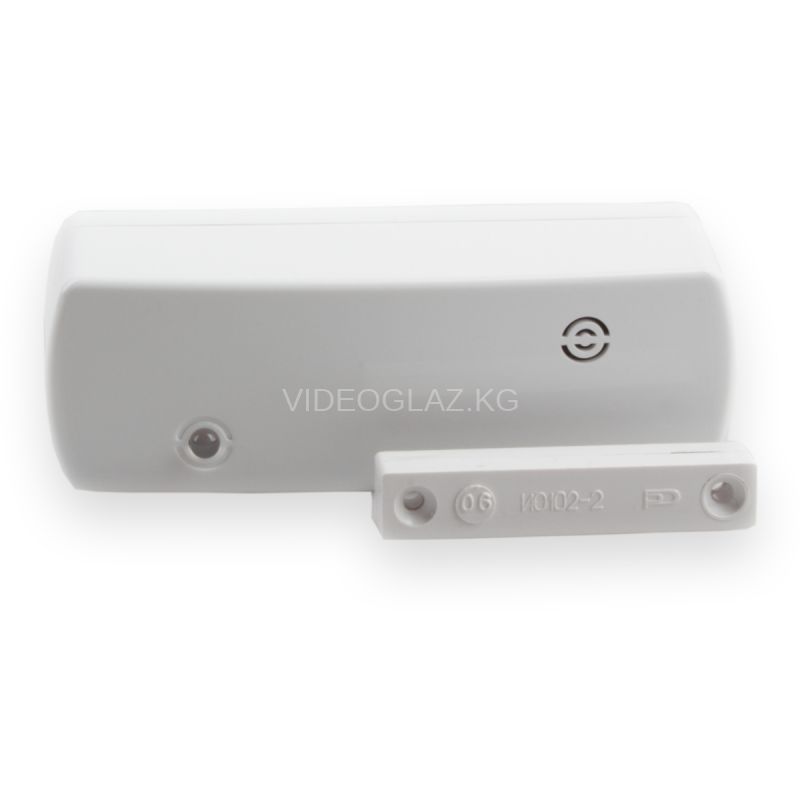

Си-Норд СН-СМК - датчик открытия дверей и окон.

Беспроводной магнитоконтактный датчик для обнаружения проникновения в охраняемые помещения.

Должен устанавливаться на двери, окна и другие конструктивные элементы, которые могут быть заблокированы на открытие или смещение.

Может использоваться в составе автономной охраны MyAlarm — облачного сервиса охраны, интегрированной с видеонаблюдением. Разработчик MyAlarm — российская компания «Си-Норд», облако полностью размещено на российских серверах.

• Устройство совместимо с приборами Nord Pro Air, Nord Max Air и Nord Max Air LTE
• Встроенный геркон и магнит в комплекте.
• Предусмотрены клеммы для подключения выносного магнитоконтактного датчика. Его использование оправдано, если дверь металлическая – можно избежать снижения качества радиосвязи.
• Клеммы также используются для подключения любого проводного охранного или технологического датчика, например, датчика утечки газа. В этом случае СН-СМК будет использоваться как «радиоудлинитель».
• Диапазон рабочих температур – от -20 до +55 °С; от зимней дачи без отопления до самого жаркого лета и самой южной страны.
• Обменивается сообщениями с прибором по шифрованному двунаправленному каналу — шифрование исключает возможность подмены беспроводного устройства. Обмен ведется на двух частотах: при отсутствии квитанции от прибора на основной частоте выполняется автоматический переход на резервную.
• Есть датчик вскрытия корпуса и отрыва от монтажной поверхности
• Имеет световую индикацию тревоги, качества связи с охранным прибором, а также перехода в режим «связывание».
• Продолжительность работы от одного комплекта элементов питания – не менее пяти лет.

Установка

1. Выберите место установки и разметьте его для крепления. Для разметки используйте основание датчик.
2. Закрепите основание шурупами. Для контроля отрыва от стены обязательно заверните шуруп в фиксатор датчика отрыва от стены.
3. Установите печатную плату, подключите к клеммным колодкам провода контролируемой линии и закройте крышку. Длина линии не должна превышать 5 м.
4. В конце линии установите оконечный резистор номиналом 5,1 кОм. Соединения следует выполнять пайкой или под винт.
5. Не рекомендуется устанавливать датчик на металлические поверхности. Расстояние от извещателей или магнита до магнитопроводящего материала должно быть не менее 25 мм.
6. При любых допустимых положениях извещатель и магнит не должны испытывать механических воздействий (сжатий, ударов).

Технические характеристики Си-Норд СН-СМК

• Тип контактов: НЗ
• Расстояние между извещателем и магнитом:
  • для размыкания контакта геркона: более 15 мм
  • для восстановления контакта геркона: менее 5 мм
• Диапазон сопротивлений контролируемой линии:
  • в состоянии «Норма»: от 3,6 до 6,5 кОм
  • в состоянии «Тревога»: >3,4 или <6,9 кОм
• Диапазон рабочих частот: от 433,05 до 434,79 МГц
• Срок службы от основной батареи: не менее 2 лет
• Срок службы от резервной батареи: не менее 2 месяцев
• Диапазон рабочих температур: −20… +55 °С
• Напряжение питания, B:
  • от основного источника питания CR123A (3В)
  • от резервного источника питания CR2032 (3В)
• Габариты: 112×41×32 мм
• Масса: 100 гр
• Степень защиты оболочкой: IP30
