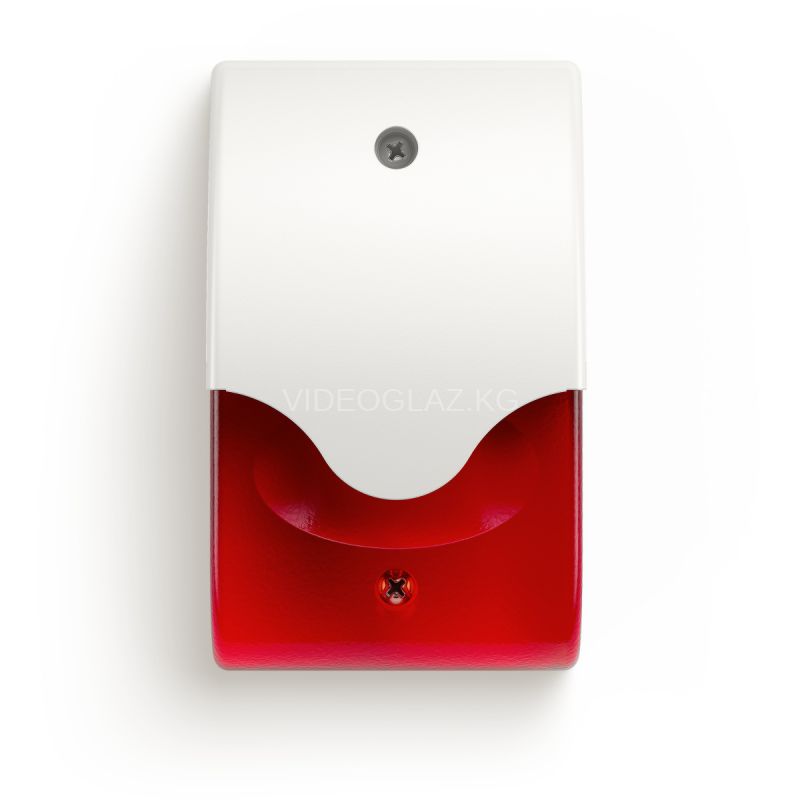

Си-Норд СН-Маяк

Описание Си-Норд СН-Маяк

Си-Норд СН-Маяк - светозвуковой оповещатель. «СН-Маяк» используется для создания тревожных оповещений и для подтверждения взятия объекта под охрану.

Подключение к охранному прибору

Для регистрации устройства в охранном приборе используется стандартная процедура подключения, описанная в статье «Как подключать беспроводные устройства». За одним исключением: CН-Маяк не оборудован тампером. Но для проверки качества связи предусмотрена кнопка TEST.

В конфигурации охранного прибора устройство зарегистрировано как два элемента — сирена и маяк — и занимает две зоны. Но физически это одно устройство, поэтому на вкладке «Панель состояния» оно отображается одной плашкой с обоими номерами зон.

На вкладке «Беспроводные устройства» в Хаббле отображается одной строкой. В ней указаны оба номера зоны, которые были присвоены устройству. Кнопка «Включить» — одна, при включении строчки выполняется включение для обоих номеров зон.

Индикация

Сирена (звуковой сигнал) включается при охранной, пожарной и технологической тревогах. Работает не дольше 1 минуты.

Маяк (световой сигнал) индицирует:

• те же тревоги, что и сирена: работает не дольше 30 минут;
• взятие под охрану любого раздела: лампа включается на 10 секунд;
• задержку на выход при взятии под охрану.

Cирена и маяк прекращают индикацию охранной тревоги при снятии с охраны любого раздела, в который входит тревожный шлейф.

Устройство оповещает охранный прибор о разряде батареи. Прибор генерирует событие при уходе устройства со связи.

1. красный светорассеиватель;
2. крышка батарейного отсека;
3. два отверстия крепления к стене;
4. основание корпуса;
5. штыревые контакты «RESET»;
6. литиевая батарея с держателем;
7. кнопка проверки качества радиосвязи «TEST»;
8. две направляющих для крышки батарейного отсека;
9. красный и зеленый светодиодные индикаторы под светорассеивателем.

Технические характеристики Си-Норд СН-Маяк

• Частота звукового сигнала: 2-5 кГц
• Уровень звука на расстоянии 1 м: не менее 85 дБА
• ‘Средний ток потребления в дежурном режиме: не более 15 мкА
• ‘Средний ток потребления в режиме звукового оповещения: не более 90 мкА
• Средний ток потребления в режиме светового оповещения: не более 90 мкА
• Срок службы батареи в режиме ожидания: не менее 2 лет
• Диапазон рабочих температур: -20..+55 °С
• Степень защиты, обеспечиваемая оболочкой: IP41
• Габаритные размеры: 125 х 75х45 мм
• Масса: не более 0,25 кг
