JSB-Systems JSB-V055 PAL (медь) 600 твл

Описание JSB-Systems JSB-V055 PAL (медь) 600 твл

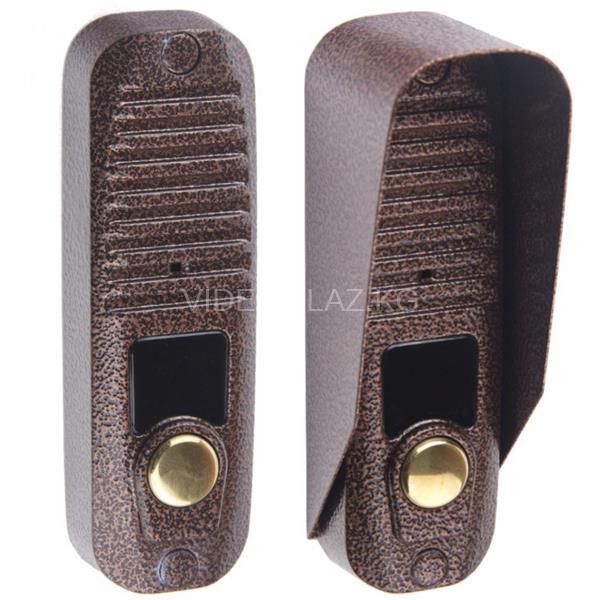

JSB-V055 PAL (медь) 600 твл - накладная вызывная видеопанель в компактном дизайне. Антивандальное исполнение. Модификация со встроенным цветным видеомодулем. Встроенный модуль ИК-подсветки. Цвет - медь. JSB-V055 универсальная антивандальная видеопанель для цветного и черно-белого видеодомофона на базе видеосенсора OV7960 1/3" с разрешением 768х576, угол обзора 78х59, по-сути, представляет собой успешный рестайлинг флагманской модели - вызывной панели JSB-V05M. 4-х проводная универсальная антивандальная видеопанель для работы с мониторами JSB, Commax, Falcon, Gardi, Kocom, Kenwei, Hyundai, Polyvision,Tantos,Quantum. Классическая аудиосхема с регуляторами позволяет добиться точной отстройки необходимой громкости и баланса звучания. ИК-подсветка. Комплектация: накладная с защитным козырьком и поворотным кронштейном для крепления под углом 30°. Новый компактный дизайн, улучшенная эргономичность. Увеличенный ресурс нажатия кнопки вызова (1 миллион нажатий). Размеры накладной панели (без козырька): 38х120х21,5 мм. Панель JSB-V055 предлагается в традиционном для вызывных панелей JSB антивандальном исполнении и с одним вариантом монтажа - накладным типом крепления. Дополнительно комплектуется кронштейном для установки изделия под углом 30° (т.н. "уголком") и козырьком, обеспечивающим устройству дополнительную защиту от атмосферных осадков и препятствующим засветке солнечными лучами встроенного видеомодуля. Независимо от типа установленного видеомодуля, все варианты вызывной панели JSB-V055 оснащаются дополнительно встроенным модулем ИК-подсветки диапазона 930НМ, абсолютно незаметным для человеческого глаза, но являющимся эффективным подспорьем для видеокамеры, в условиях недостаточного освещения. Для обеспечения устойчивой связи с монитором видеодомофона, в JSB-V055 используется классическая аудиосхема с регуляторами громкости и баланса. Таким образом, данная вызывная панель предназначена, в том числе, для работы с мониторами, которые не предполагают наличие аудиопроцессора в вызывной панели. Все вызывные панели JSB оснащаются встроенным реле управления электромагнитным и электромеханическим замком. А наличие дополнительного светового и звукового оповещения в момент дистанционного открытия замка, позволяет избежать повторных "ложных" вызовов, показывая посетителю, что дверь открыта. Остается добавить, что все вызывные видеопанели JSB обладают широким диапазоном рабочих температур: от -30°C до +50°C, что позволяет использовать их в действительно сложных климатических условиях. А наряду с современным, стильным дизайном и антивандальным исполнением - делает вызывные панели JSB действительно универсальными устройствами, способными на высоком уровне удовлетворить потребности самого искушенного пользователя.

Назначение основных узлов панели:
1. Места крепления панели (закрываются заглушками)
2. Зона микрофона со скрытой прорезью
3. Видеокамера
4. ИК защитное стекло
5. Кнопка вызова
6. Зона динамика со скрытыми прорезями
7. 4-х жильный провод подключения к монитору
8. 2-х жильный провод подключения к замку
9. регулировка громкости динамика панели
10. регулировка баланса
11. Гарантийная пломба

Технические характеристики JSB-Systems JSB-V055 PAL (медь) 600 твл

• Тип оборудования: вызывная панель видеодомофона
• Производитель: JSB
• Исполнение: антивандальное исполнение
• Тип крепления: накладное крепление
• Количество абонентов: один абонент
• Аудиоканал: с регуляторами громкости и баланса
• Встроенный видеомодуль: цветной, PAL
• Угол обзора: ~ 70° по горизонтали
• Модуль ИК-подсветки: есть, встроенный
• Подсветка кнопки вызова: есть
• Управление замком: встроенное реле
• Индикация открывания замка: световая и звуковая индикация
• Напряжение питания: 12В от монитора видеодомофона
• Диапазон рабочих температур: -30°C...+50°C
• Габаритные размеры: 38х129х21мм
• Цвет: Медь

Техническая документация JSB-Systems JSB-V055 PAL (медь) 600 твл

Руководство пользователя JSB-Systems JSB-V055 PAL (медь) 600 твл Шаблон для установки вызывной панели JSB-V055 PAL (медь) 600 твл
