Hyperline TFAB-T2FR-RAL9004



Описание Hyperline TFAB-T2FR-RAL9004

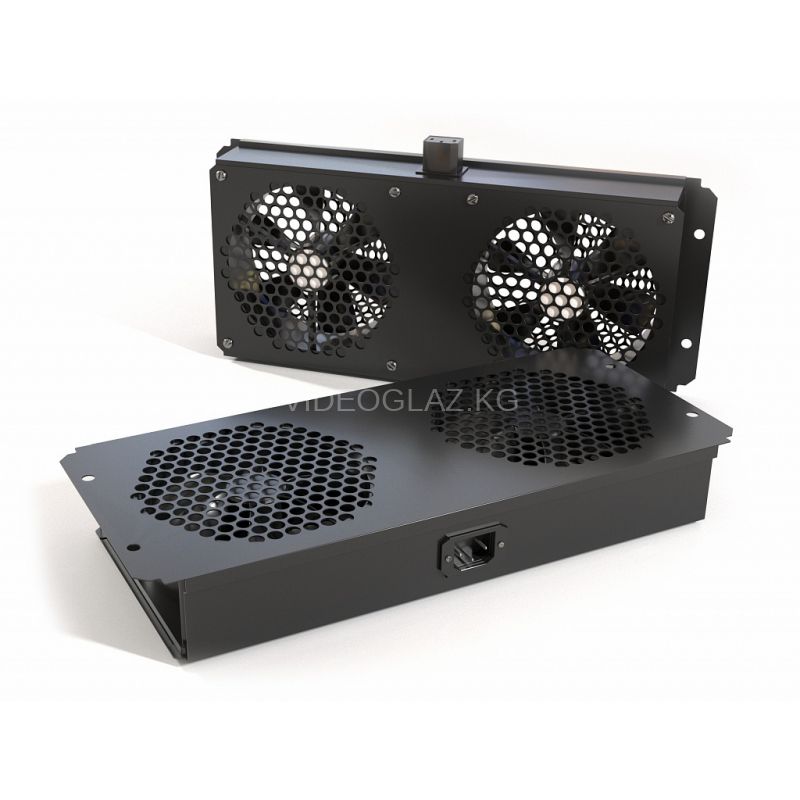

Hyperline TFAB-T2FR-RAL9004 - модуль вентиляторный потолочный с 2 вентиляторами для установки в шкафы серий TTC2, TTB и TWB. Модуль вентиляторный с двумя вентиляторами серии TFAB-T2FR предназначен для установки в 19-дюймовые монтажные конструктивы, такие как телекоммуникационные/серверные шкафы напольного или настенного варианта монтажа. Используется для установки в подготовленные отверстия в крыше или в основании шкафа в соответствии с таблицей совместимости; устанавливается после удаления выламываемых заглушек или вместо штатных фальшпанелей-заглушек; крепление производится четырьмя винтами. Изделие может также устанавливаться в другие места, подготовленные согласно размерам вентиляторного модуля, где требуется организовать вентиляцию оборудования.
- Устанавливается в верхней панели шкафов TTB (TTBR), TTC2, TWB
- Подходит для различных мест установки, требующих вентиляции
- Простое крепление снаружи шкафа при помощи четырех винтов
- Кабель питания с вилкой IEC 60320 C13 заказывается отдельно
Технические характеристики Hyperline TFAB-T2FR-RAL9004
-
Основные параметры
- Количество вентиляторов: 2 шт.
- Температура эксплуатации: 0...+80 °С
- Напряжение питания: 220 В (50/60 Гц)
- Входной разъем питания: IEC 60320 C14
- Монтажный размер под винты (шпильки): 283,5 х 65,5 мм
- Габаритные размеры корпуса (ШхВхГ): 298,0 х 130,5 х 41,8 мм
- Возможность установки вентиляторных модулей в шкафах TTB (TTBR), TTC2, TWB
- Материал корпуса: холоднокатаная сталь 1,2 мм
- Отделка поверхности: порошковая краска черного цвета RAL 9004SN Технические характеристики применяемых в панелях вентиляторов
- Напряжение питания: 220 В ~:
- Частота сети питания: 50/60 Гц
- Номинальная мощность: 12 Вт (14 Вт, макс.)
- Номинальный ток: (0,06 ± 0,01) А
- Скорость вращения: (1700 ± 10%) об/мин
- Статическое давление: 37 Па (3,8 мм вод. ст.)
- Уровень шума (звуковое давление): 36 дБ(А)*
- Объем воздушного потока: 100 м3/час (59 фут3/мин)
- Минимальный срок службы: 30 000 часов (при 25 °С)
- Габаритные размеры: 120 х 120 х 38 мм
- Вес вентилятора: 500 г
- Электрическая безопасность:
- Защита двигателя: дистанционная защита полного сопротивления
- Сопротивление изоляции: 100 МОм (при 500 В пост. тока)
- Испытательное напряжение: 1500 В (50 Гц/ 5 мА/ 1 мин)
- Класс изоляции обмотки двигателя: Class E: Конструкция и материалы:
- Механизм вращения: подшипник качения
- Статор и ротор: кремнистая сталь
- Лопасти: полибутилентерефталат (PBT-PV33%)
- Каркас: алюминиевый сплав (ADC12) * По индивидуальному заказу в изделие производителем могут устанавливаться вентиляторы с пониженным уровнем шума Электрическая безопасность:
- Защита двигателя: дистанционная защита полного сопротивления
- Сопротивление изоляции: 100 МОм (при 500 В пост. тока)
- Испытательное напряжение: 1500 В (50 Гц/ 5 мА/ 1 мин)
- Класс изоляции обмотки двигателя: Class E Конструкция и материалы:
- Механизм вращения: подшипник качения
- Статор и ротор: кремнистая сталь
- Лопасти: полибутилентерефталат (PBT-PV33%)
- Каркас: алюминиевый сплав (ADC12)
