Эридан ИО102-07е-Exia-Н-01-НР корпус из нерж стали
Оборудование адаптировано
для Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по россии
Описание Эридан ИО102-07е-Exia-Н-01-НР корпус из нерж стали

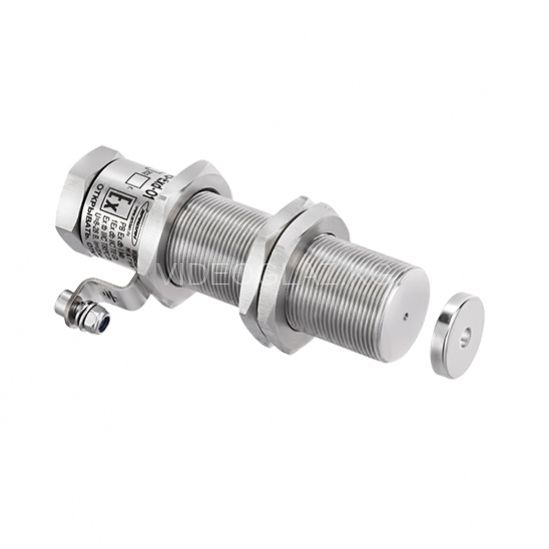

Эридан ИО102-07е-Exia-Н-01-НР корпус из нержавеющей стали
Особенности модели:
- Извещатель охранно-пожарный взрывозащищённый точечный магнитоконтактный
- Вариант взрывозащиты: Exia-Нержавеющая сталь
- Модель 01 – извещатель торцевого типа (концевой выключатель)
- НР - один нормально-разомкнутый контакт
Извещатель охранно-пожарный взрывозащищённый точечный магнитоконтактный ИО102-07е
Извещатели охранно-пожарные точечные магнитоконтактные серии ИО102-07е относятся к вспомогательным техническим средствам пожарной автоматики и могут использоваться для контроля положения перемещающихся отдельных частей конструкций и механизмов, дверей, ворот и других конструктивных элементов зданий и сооружений на открывание или смещение, с последующей выдачей извещения о тревоге на приемно-контрольный прибор, контроллер или пульт централизованного наблюдения в системах охранно-пожарной сигнализации и пожаротушения.
Извещатели могут применяться вместо концевых механических выключателей, как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации оборудования при выполнении различных технологических процессов. Могут быть установленны, как на магнитонепроводящие (пластиковые, алюминивые, нержавеющие), так и магнитопроводящие (стальные) кострукции и конструктивные элементы.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств. Могут комплектоваться кабельным вводом из нержавеющей или оцинкованной стали на выбор.
Выпускается в 2-х исполнениях:
1. Модель 01 – извещатель торцевого типа (концевой выключатель)
2. Модель 02 – извещатель для поверхностного (накладного) монтажа
- - НР - один нормально-разомкнутый контакт;
- - НР/НЗ - один нормально-разомкнутый и один нормально-замкнутый контакт.
- - маркировка защиты от внешних воздействий IP 66 / IP 68 / IP 69;
- - материал корпуса нержавеющая сталь 12Х18Н10Т или алюминиевый сплав.
Схемы подключения
Оборудование поставляется с одним кабельным вводом на выбор:
| ШТ1/2"/ ШТ1/2"-Н | Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| ШТ3/4"/ ШТ3/4"-Н | Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| ШТ1"/ ШТ1"-Н | Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| ШТ20/ ШТ20-Н | Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| ШТ25/ ШТ25-Н | Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВБ12/ КВБ12-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВБ17/ КВБ17-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВБУ14/ КВБУ14-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВБУ18/ КВБУ18-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВБУ22/ КВБУ22-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВБМ20/ КВБМ20-Н | Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВБМ25/ КВБМ25-Н | Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВМ15/ КВМ15-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВМ20/ КВМ20-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВМ25/ КВМ25-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВО10/ КВО10-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) | |
| КВО14/ КВО14-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
*Кабельный ввод в стоимость не входит и приобретается отдельно
Технические характеристики Эридан ИО102-07е-Exia-Н-01-НР корпус из нерж стали
| маркировка взрывозащиты оболочки исполнения Exd | PB Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т800C Db |
| маркировка взрывозащиты оболочки исполнения Exia | PO Ex ia I Ma 0Ex ia IIC T6 Ga Ex ia IIIС Т800C Da |
| степень защиты от воздействия пыли и воды | IP66 / IP68 / IP69 |
| рабочий диапазон температур, °С | - 60...80 |
| диаметр вводимого кабеля, мм | 6... 12 (в корпус оборудования) |
| варианты исполнения контактов порогового извещателя | - НР - один нормально-разомкнутый контакт |
| - НР/НЗ - один нормально-разомкнутый и один нормально-замкнутый контакт | |
| габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм | Блок датчика: 111 x 45 x 62 Блок магнита: 25 х 5 |
| габаритные размеры модель 02 (без кабельных вводов и кронштейна), не более, мм | Блок датчика:115 x 34 x 50 Блок магнита: 110 х 34 x 50 |
| масса (блок датчика + блок магнита), не более, кг | Модель 01 - 0,65 Модель 02 - 1,3 |
| срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 5 |
