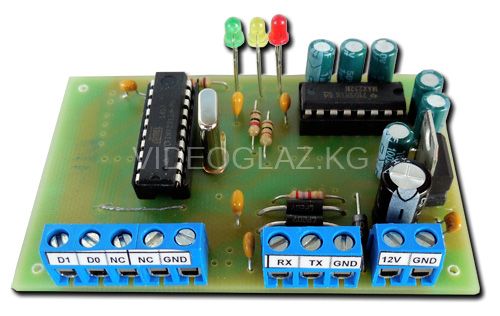

ELSYS-IC-BarCode/WG

Описание Elsys-IC-BarCode/WG

Elsys-IC-BarCode/WG - преобразователь интерфейсов RS-232/Wiegand-42. Предназначен для подключения считывателей штрих-кодов с интерфейсом RS-232 к контроллеру Elsys-MB или другим контроллерам СКУД, поддерживающим интерфейс Wiegand-42.

Штрих код должен быть представлен в формате EAN13 и содержать 13 цифр. Наличие в коде других символов недопустимо. Преобразователем Elsys-IC-BarCode/WG код EAN13 преобразуется в цифровой код длиной 5 байт и передается по интерфейсу Wiegand-42 в контроллер СКУД. Если контроллер работает с трехбайтовыми кодами, то два старших байта кода игнорируются и идентификация ведется по трем младшим байтам (как и для карт EM-Marin). При использовании шести байтовых кодов используются пять значащих байт и нулевой старший байт.

Генерация штрих кода возможна как средствами внешних приложений, так и встроенными средствами АПК «Бастион», АПК «Бастион2». Для преобразования номера штрих-кода в формат номера карты (для ручного ввода в «Бюро пропусков») требуется проведение ряда математических вычислений и/или преобразований, поэтому: при внешней генерации штрих-кодов необходимо обеспечить подключение считывателя штрих-кодов к контроллеру СКУД и ручное занесение кода в АПК «Бастион»; а также при использовании встроенных в АПК «Бастион» механизмов формирования штрих кодов возможен ручной ввод номера карты в «Бюро пропусков», автоматическое формирование соответствующего номеру карты штрих-кода в выбранной области пропуска и его печать для последующей выдачи пользователю.

Технические характеристики Elsys-IC-BarCode/WG

• Входной интерфейс RS-232
• Выходной интерфейс Wiegand-42
• Максимальная длина линии связи входного интерфейса, м 3
• Подключение входного интерфейса Клеммные соединители RX, TX, D0, D1, GND
• Подключение выходного интерфейса Клеммные соединители D0, D1, GND
• Максимальная длина линии связи выходного интерфейса, м 50
• Гальваническая развязка интерфейсов Нет
• Электропитание Внешний стабилизированный источник постоянного тока
• Тип подключения источника питания Клеммные соединители
• Напряжение питания, В 10,5…13.8
• Ток потребления от внешнего источника, мА 60
• Габаритные размеры, мм 78x50x30
• Масса не более, кг 0,05
