CAME 002ZL90

Код: 1295518

Ваша цена: 15 600 руб

Заказ в один клик

Оборудование адаптировано для Российских условий

Гарантия до 10 лет на все товары

Быстрая бесплатная доставка по россии

Описание
Технические характеристики

Описание CAME 002ZL90

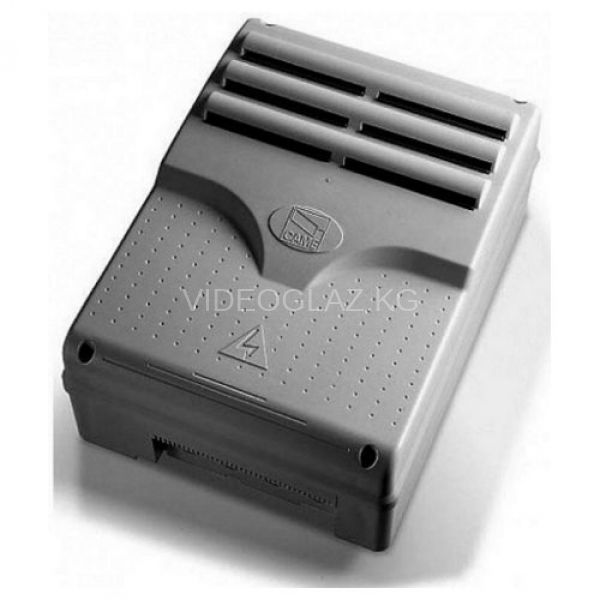

Блок управления CAME 002ZL90 предназначен для управления приводами распашных ворот FROG-J и А1824. Данное изделие разработано и произведено компанией САМЕ CANCELLI AUTOMAТICI S.p.A. в полном гсоответствие с действующими нормами безопасности. Напряжение питания блока управления 230В (50/60Гц) подается на контакты L-N. Все системы управления и аксессуары питаются 24В. Внимание! Максимальная мощность аксессуаров 37Вт.

Блок обеспечивает выполнение следующих функций:

Автоматическое закрывание ворот;

Присутствие оператора;-стоп-закрыть и только открыть;

Функции фотоэлементов: открытие в цикле закрытия, закрытие в цикле открытия и частичный стоп;

Постоянный контроль фотоэлементов безопасности

Предварительное включение сигнальной лампы;

Обнаружение препятствий в любой позиции ворот;

Задержка 1-ой створки при открытии и 2-ой створки при закрытии ворот.

Устройства безопасности: "Частичный СТОП" (НЗ) - вход для устройств безопасности, например,фотоэлементов и чувствительных бамперов- при срабатывании устройств ворота останавливаются, а затем автоматически закрываются "Ожидание" при наличии препятствия. (НЗ) вход для устройств безопасности, например,фотоэлементов, чувствительных бамперов и других EN 12978-совместимых устройств. При срабатывании устройств ворота останавливаются, при удалении препятствия движение возобновляется. "Открывание в режиме закрывания" (НЗ) вход для устройств безопасности, например,фотоэлементов, чувствительных бамперов и других EN 12978-совместимых устройств.Когда ворота закрываются, при срабатывании устройств происходит изменение направления движения створок (ворота полностью открываются). "Частичный СТОП" (НЗ) "Ожидание" при наличии препятствия. (НЗ) "Открывание в режиме закрывания" (НЗ)

Устройства управления:

Разъем подключения кнопки "Стоп" (НЗ)- При нажатии кнопки СТОП происходит остановка движения ворот, в том числе при автоматическом закрывании. Для возобновления движения необходимо нажатие кнопки управления или брелка-передатчика.

Разъем подключения кнопки "Открыть" (НО)-При нажатии кнопки происходит открытие ворот

Разъем подключения кнопки "Частичного открывания" (НО)-При нажатии кнопки происходит открытие одной створки для прохода людей.

Разъем подключения кнопки "Закрыть" (НО)-При нажатии кнопки происходит закрытие ворот

Разъем подключения кнопки "Пошаговое управление" (НО)-При нажатии кнопки происходит открытие/закрытие ворот. Функционирование данных контактов зависит от положения микропереключателей 2 и 3 (см. раздел "Выбор функций с помощью микропереключателей")

Реrулировки:

Реrулировка времени задержки закрытия ворот. По истечении времени ворота автоматически закроются. Время реrулируется в пределах от 1до 150 секунд.

Реrулировка времени задержки 2 мотора при закрывании. Время реrулируется в пределах от 1до 16 секунд.

Реrулировка чувствительности токовой системы защиты во время движения ворот. При превышении установленного порога изменяется направление движения ворот.

Реrулировка чувствительности токовой системы защиты во время торможения. При превышении установленного порога ворота останавливаются.

Реrулировка скорости движения створок ворот.

Реrулировка скорости движения створок ворот в режиме замедления.

Особенности:

Степень зщиты IP54

Плата блока управления оснащена контрольными светодиодами позволяющими отслеживать все операции производимые платой
