CAME 002ZC3

Код: 1295509
Sklad 2
Ваша цена: 20 000 руб
Заказ в один клик
Оборудование адаптировано для Российских условий
Гарантия до 10 лет на все товары
Быстрая бесплатная доставка по россии

Описание CAME 002ZC3

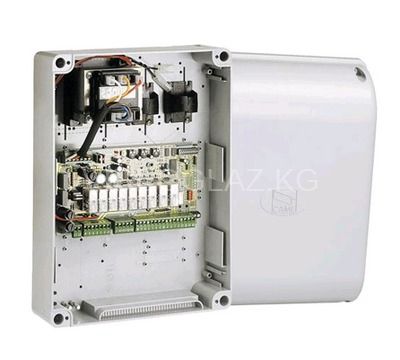

Блок управления CAME 002ZC3 предназначен для управления приводами промышленных серий С и F3000, с напряжением питания ~220В, мощностью до 600Вт и частотой 50-60 Гц. Разработанный и произведенный компанией «CAME S.p.A.», он соответствует действующим нормам безопасности UNI 8612. Класс защиты IP54. Корпус выполнен из АВS пластика с отверстиями для вентиляции и трансформатором. Блок управления питается напряжением ~ 220В, которое подается на контакты L1- L2, и защищен по входу двумя предохранителями 5A. Контрольные устройства блока управления питаются низким напряжением и защищены предохранителем 1A. Общая потребляемая мощность принадлежностей (24В) не должна превышать20 Вт.

Безопасность Фотоэлементы безопасности могут быть подключены для выполнения следующих функций:

  • Открывание в режиме закрывания(2-C1). Если фотоэлементами обнаружено препятствие при закрывании ворот, блок управления автоматически изменяет направление их движения (ворота открываются).
  • Закрывание в режиме открывания (2-CX, микропереключатели № 8 и 9 «OFF»). Если фотоэлементами обнаружено препятствие при открывании ворот, блок управления автоматически изменяет направление их движения (ворота закрываются).
  • Частичный стоп (2-CX, микропереключатели № 8 - «OFF», 9 - «ON»). Остановка движения ворот с включением функции автоматического закрывания.
  • Стоп (1-2). Остановка движения ворот без функции автоматического закрывания. Для открывания или закрывания ворот необходимо подать команду кнопкой управления или с брелка-передатчика.
  • Обнаружение препятствий. Когда двигатель привода остановлен (ворота закрыты, открыты или полуоткрыты после команды "Стоп") все команды от брелка-передатчика или кнопок управления игнорируются при обнаружении препятствий какой-либо системой безопасности (например, фотоэлементами.
  • Проверка устройств безопасности. Блок управления будет проверять фотоэлементы безопасности каждый раз при подаче команды "Открыть" или "Закрыть"

    Принадлежности, подключаемые к блоку управления

  • Лампа цикла (Е-ЕX, микропереключатели № 16 - «OFF», 17 - «ON»). Применяется, например, для освещения въезда. Лампа включается при подаче команды "Открыть" и находится во включенном состоянии до полного закрывания ворот (включая время автоматического закрывания). Если функция "Автоматическое закрывание" не включена, лампа включается только во время движения ворот.
  • Лампа освещения (Е-ЕX, микропереключатели № 16 - «ON», 17 - «OFF»). Применяется, например, для освещения въезда. Лампа включается при подаче команды "Открыть" и находится во включенном состоянии 5 минут 30 секунд.
  • Лампа-индикатор "Ворота открыты". Лампа включается как только ворота начали открываться и выключается, когда ворота полностью закрыты.

    Встроенные функции

  • Автоматическое закрывание. Таймер автоматического закрывания включается в конце цикла открывания. Время работы таймера регулируется на блоке управления. Таймер сбрасывается при срабатывании какой-либо системы безопасности и включается при подаче команды "Стоп" или отключении питания.
  • Частичное открывание. Открывание ворот для прохода пешеходов. Включается при подаче команды с устройства управления, подключенного к контактам 2-3Р, и настраивается регулировкой AP-PARZ. Автоматическое закрывание при этом может работать следующим образом: 1) Если микровыключатель 12 в положении "ON", функция автоматического закрывания срабатывает через 8 секунд независимо от регулировки ТСА и положения микровыключателя 1. 2) Если микровыключатель 12 в положении "OFF", функция автоматического закрывания срабатывает если микропереключатель 1 в положении "ON" и настраивается регулировкой ТСА.
  • Присутствие оператора. Ворота двигаются только при нажатой и удерживаемой кнопке упраления (радиоуправление не работает).
  • Предварительное включение сигнальной лампы. Сигнальная лампа, подключенная к контактам W-E, включается за 5 секунд до выполнения команды "Открыть" или "Закрыть".

    Команды пошагового управления "Открыть-Стоп-Закрыть-Стоп" для кнопок управления и радиоуправления. "Открыть-Закрыть" для кнопок управления и радиоуправления. "Только Открыть" для радиоуправления.

    Регулировки Время работы. Время автоматического закрывания. Время частичного открывания.

    Технические характеристики CAME 002ZC3

    • Бренд: Came
    • Страна производителя: Италия
    • Модель: ZC3
    • Тип оборудования: Автоматический привод осевой промышленный
    • Рабочая температура: от -20 С до + 55 С
    • Артикул: 002ZC3
    • Класс защиты: IP54
    • Тип товара: Блок управления
    • Напряжение двигателя (В): 24
    • Тип ворот: Подъемно-секционные
    • Ширина ворот (1 створка): 8,5 м

    • Уважаемые клиенты, хотим вас предупредить, что все описания товаров на сайте носят информативный характер, но ни в коем случае не являются публичной офертой согласно Статьи 437 п.2 ГК РФ. Это связано с тем, что иногда производители меняют параметры и не ставят нас в известность об этом, из-за этого в момент заказа конкретного товара внешний вид, комплектность или другие параметры могут отличаться от указанных ранее.
