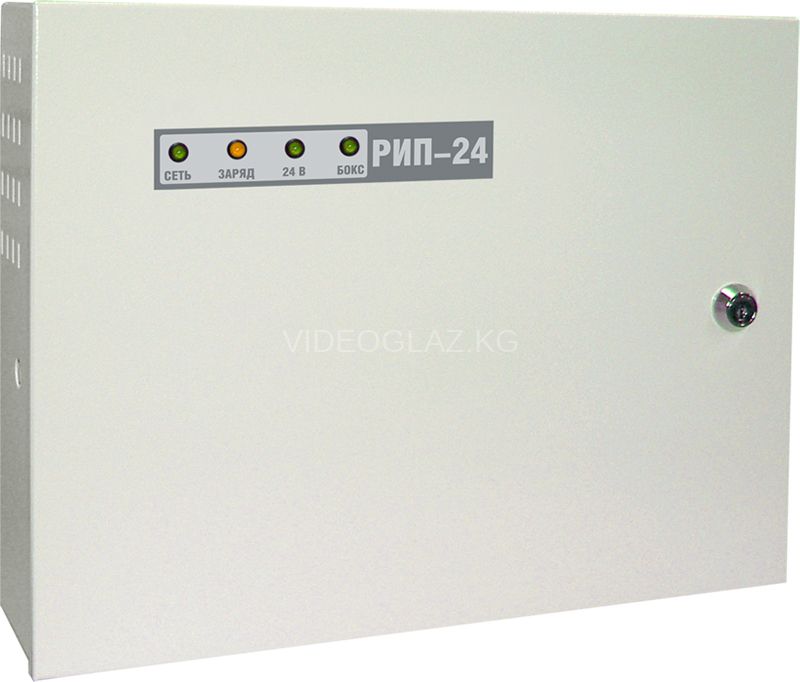

Болид РИП-24 исп. 15 (РИП-24-3/7М4-Р)

Описание Болид РИП-24 исп. 15 (РИП-24-3/7М4-Р)

Резервированный источник питания Болид РИП-24 исп. 15 (РИП-24-3/7М4-Р) предназначен для питания технических средств пожарной автоматики и других слаботочных систем. Резервированный источник питания РИП-24 исп.15 (РИП-24-3/7М4-Р) предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и других устройств напряжением 24 В постоянного тока. РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи (далее – АБ). РИП обеспечивает отключение АБ от нагрузки во избежание её недопустимого разряда. РИП обеспечивает визуальную индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд АБ, короткое замыкание или перегрузка на выходе, отсутствие АБ, отключение АБ при её разряде. РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания при питании от сети и от АБ, а также защиту от превышения выходного напряжения. РИП должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях. По устойчивости к климатическим воздействиям РИП соответствует исполнению УХЛ, категории размещения 3 по ГОСТ 15150-69, но для работы в диапазоне температур от 263 до 313 К (от минус 10 до +40 °С) и относительной влажности до 90 % при температуре 298 К (+25 °С). По устойчивости к механическим воздействиям РИП соответствует группе исполнения LX по ГОСТ 12997-84 – вибрация в диапазоне частот от 1 до 35 Гц при ускорении до 4,9 м/с2 (0,5 g). Особенности:

• Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
• Защита с автоматическим восстановлением работоспособности:     от превышения выходного напряжения     от перегрузок по выходу     от «переполюсовки» АБ     от замыкания клемм подключения АБ
• Контроль:     сетевого напряжения     величины выходного напряжения     величины напряжения АБ и их состояния     связи с Боксом по интерфейсу
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
• Световая индикация и звуковая сигнализация:     наличие сетевого напряжения в сети     короткое замыкание или перегрузка по выходу     заряд АБ     отключение АБ при ее разряде     отключение выхода РИП     потери связи с Боксом
• Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
• Возможность контроля вскрытия корпуса

Схема подключения: Комплект поставки

1. Резервированный источник питания – 1 шт.
2. Этикетка АЦДР.436534.002-13 ЭТ – 1 экз.
3. Вставка плавкая ВПТ6-10 (2 А) – 1 шт.
4. Шуруп 1-4х40.019 ГОСТ 1144-80 – 3 шт.
5. Дюбель 8х40 S – 3 шт.
6. Втулка проходная – 2 шт.
7. Провод АЦДР.685611.005 – 1 шт.
8. Ключ – 2 шт.
9. Упаковочная тара – 1 шт. Примечание. Батарея в комплект поставки не входит!

Пример расшифровки названия РИП

Технические характеристики Болид РИП-24 исп. 15 (РИП-24-3/7М4-Р)

• Напряжение в сети, В: 150 - 253
• Выходное напряжение, В: при питании от сети: 27,2±0,6
• при питании от АБ: 20...27
• Номинальный выходной ток, А: 3
• Максимальный выходной ток, А (2 мин): 4
• Максимальная мощность потребляемая от сети, В•А: 200
• Собственный ток потребляемый от АБ, мА, не более: 30
• Защита от превышения выходного напряжения: +
• Емкость АБ, А·ч: 2x7
• Емкость дополнительных АБ, А*ч: 17 (12В, 17Ач – 2шт.) устанавливаются в Бокс-24/17М4-Р (Бокс-24 исп.01)
• Звуковой сигнализатор: +
• Возможность отключения звука: +
• Количество индикаторов: 4 «СЕТЬ», «ЗАРЯД», «24В», «БОКС»
• Датчик вскрытия корпуса: +
• Количество релейных выходов: 3 (оптореле)
• Максимальное напряжение и ток коммутации: 80 В, 50 мА
• Время технической готовности: Не более 6 с, при совместной работе с Боксом не более 3 мин.
• Диапазон рабочих температур: от минус 10 до + 40°C
• Относительная влажность: до 90% при +25°C
• Средний срок службы: 10 лет
• Корпус: Металл IP30
• Габариты, мм: 340х270х100
• Масса без АБ, кг, не более: 2,5
• Подключение РИП (сечение проводов кв.мм):     к сети: 0,75…2,5     к нагрузке: 0,5…2,5     к реле: 0,2…2,5     к датчику вскрытия: 0,5…2,5 Габаритно-установочные размеры
