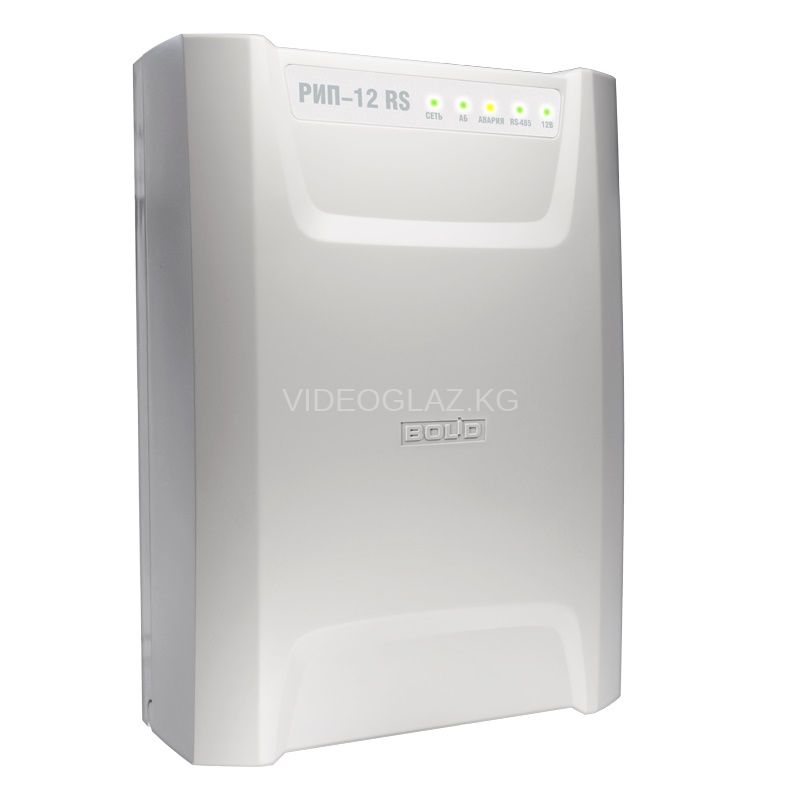

Болид РИП-12 исп. 51 (РИП-12-3/17П1-Р-RS)

Код: 1285961
Sklad 2
Ваша цена: 12 300 руб
Оборудование адаптировано для Российских условий
Гарантия до 10 лет на все товары
Быстрая бесплатная доставка по россии

Описание Болид РИП-12 исп. 51 (РИП-12-3/17П1-Р-RS)

Резервированный источник питания Болид РИП-12 исп. 51 (РИП-12-3/17П1-Р-RS) предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. Резервированный источник питания РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации, систем контроля доступа и других устройств, требующих резервного электропитания с напряжением 12 В постоянного тока. РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи (далее – батарея, АБ). РИП обеспечивает отключение батареи от нагрузки во избежание ее недопустимого разряда. РИП обеспечивает визуальную индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд батареи, отсутствие батареи, отключение батареи при ее разряде, короткое замыкание или перегрузка на выходе. РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания, а также защиту от превышения выходного напряжения. РИП обеспечивает защиту от коротких замыканий клемм подключения батареи с сохранением выходного напряжения при работе от сети. РИП обеспечивает измерение сетевого напряжения, выходного напряжения, напряжения на батарее и выходного тока (тока нагрузки) (см. примечание п. 1.2.19). РИП обеспечивает передачу измеренных значений напряжений и тока, а также сообщений о своем текущем состоянии на сетевой контроллер (пульт «С2000М» или компьютер с установленным ПО АРМ «Орион Про») по интерфейсу RS-485. РИП обеспечивает выдачу извещений о неисправности на дистанционный выход – выходная цепь гальванически развязанного оптореле. РИП обеспечивает контроль состояния батареи и цепей ее подключения (путём сравнения с максимально допустимым внутренним сопротивлением этой цепи). РИП должен эксплуатироваться в местах, защищённых от воздействия атмосферных осадков и механических повреждений. По устойчивости к климатическим воздействиям РИП соответствует исполнению УХЛ, категории размещения 3 по ГОСТ 15150-69, но для работы в диапазоне температур от 263 К до 313 К (от минус 10 до +40 °С) и относительной влажности до 90 % при температуре 298 К (+25 °С). По устойчивости к механическим воздействиям РИП соответствует группе исполнения LX по ГОСТ 12997-84 – вибрация в диапазоне частот от 1 до 35 Гц при ускорении до 4,9 м/с2 (0,5 g). Особенности:

  • Передача событий на пульт "С2000М" или АРМ "Орион Про":     "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)     "Перегрузка источника питания" (выходной ток РИП более 3,5 А)     "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)     "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)     "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)     "Тревога взлома" (корпус РИП открыт)     "Отключение выходного напряжения"
  • Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":     напряжения в сети     напряжения на АБ     напряжения на выходе     тока нагрузки
  • Расширенный диапазон входного напряжения сети
  • Защита с автоматическим восстановлением работоспособности от:     превышения выходного напряжения     перегрузок по выходу     "переполюсовки" АБ     замыкания клемм подключения АБ
  • Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:     автоматическая проверка состояния АБ тестовой нагрузкой     измерение емкости АБ     расчет времени работы в резервном режиме с учетом реального тока нагрузки     программируемый таймер-счетчик времени наработки АБ     отключение АБ при ее разряде и превышении допустимого напряжения     автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса     контроль тока и напряжения зарядного устройства (ЗУ)
  • Световая индикация и звуковая сигнализация:     наличие сетевого напряжения в сети     выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)     наличие или нарушение связи по интерфейсу RS-485     короткое замыкание или перегрузка по выходу     заряд АБ     необходимость замены АБ или проведения технического обслуживания     отключение АБ при её разряде     неисправность ЗУ     отключение выхода РИП в аварийных ситуациях
  • Энергонезависимый буфер событий
  • Релейный выход для сигнала "Неисправность"
  • Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
Схема подключения: Комплект поставки
  1. Резервированный источник питания – 1 шт.
  2. Этикетка АЦДР.436534.004-01 ЭТ – 1 экз.
  3. плавкая Littelfuse 218002 (5х20 мм, 2 А, 250 В, Т) или аналогичная – 1 шт.
  4. Шуруп 1-4х40.019 ГОСТ 1144-80 – 4 шт.
  5. Дюбель 8х40 S – 4 шт.
  6. Изолятор проходной GM-3 – 2 шт.
  7. Упаковочная тара – 1 шт. Примечание. Батарея в комплект поставки не входит!
Пример расшифровки названия РИП

Степень защиты:
Защита от разряда:
Корпус:
Цвет:
Под аккумулятор:
