Описание Болид МИП-24 исп.20

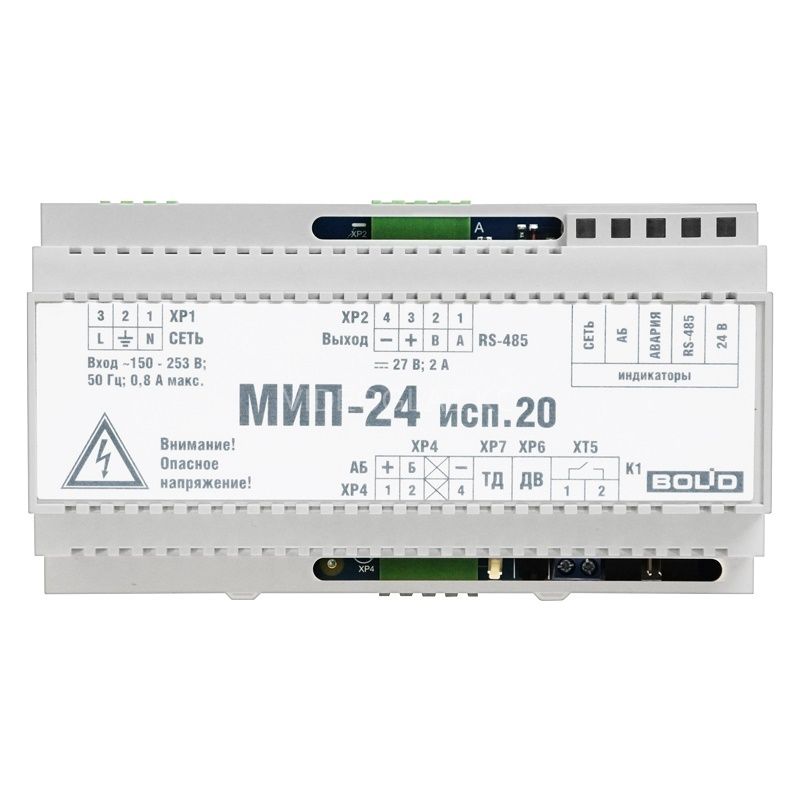

Модуль источника питания Болид МИП-24 исп.20 (МИП-24-2/П5-Р-RS) Предназначен для размещения в монтажных устройствах с установкой на DIN-рейку и обеспечения резервированным питанием средств пожарной автоматики, извещателей, приборов ОПС, СКУД и других устройств. Рекомендован для организации питания БК-24-RS485-01, для совместного использования с ППКУП "Сириус", пульта "С2000М" и их исполнений. Сертифицирован согласно ТР ЕАЭС 043/2017. Особенности:
- Передача событий на пульт "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания МИП)
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В)
- "Перегрузка источника питания" (выходной ток МИП более 3,5 А)
- "Перегрузка источника устранена" (выходной ток МИП менее 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей в заданных пределах)
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батарей в заданных пределах)
- "Неисправность источника питания" (при подключённом сетевом напряжении МИП не обеспечивает номинальное выходное напряжение)
- "Восстановление питания" (при подключённом сетевом напряжении МИП обеспечивает номинальное выходное напряжение)
- "Неисправность батареи" (напряжение на любой из батарей ниже 7 В или не подключены)
- "Ошибка теста АБ" (внутреннее сопротивление батарей выше предельно допустимого – требуется замена или техническое обслуживание)
- "Разряд батареи" (напряжение на батареях ниже 11 В при отсутствии сетевого напряжения)
- "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батарей)
- "Восстановление батареи" (напряжение на батареях выше 10 В, заряд батареи возможен)
- "Тревога взлома" (размыкание контактов датчиков вскрытия)
- "Восстановление зоны контроля взлома" (контакты датчика вскрытия замкнуты более 30 секунд)
- "Отключение выходного напряжения" (МИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батарей)
- "Подключение выходного напряжения" (МИП подключил выходное напряжение при появлении напряжения в сети после разряда батарей)
- Измерение и передача данных по запросу от "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
- Расширенный диапазон входного напряжения сети
- Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения на входе
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров МИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
- Корпус на DIN-рейку, встроенные светодиодные индикаторы и звуковой сигнализатор
- Комплект поставки включает в себя кабели термодатчика, датчика вскрытия, подключения АБ, а также автоматический выключатель
- Подключить батареи согласно схеме
- Подключить ь МИП-24 исп.20 к сети 220 В (фаза – к QF1.1), включить внешнее питание 220В
- Включить автомат QF1
- Отключить внешнее питание 220 В
- Выключить автомат QF1
- Отсоединить клеммы от батарей
