Описание Спецприбор УКЛО-Т

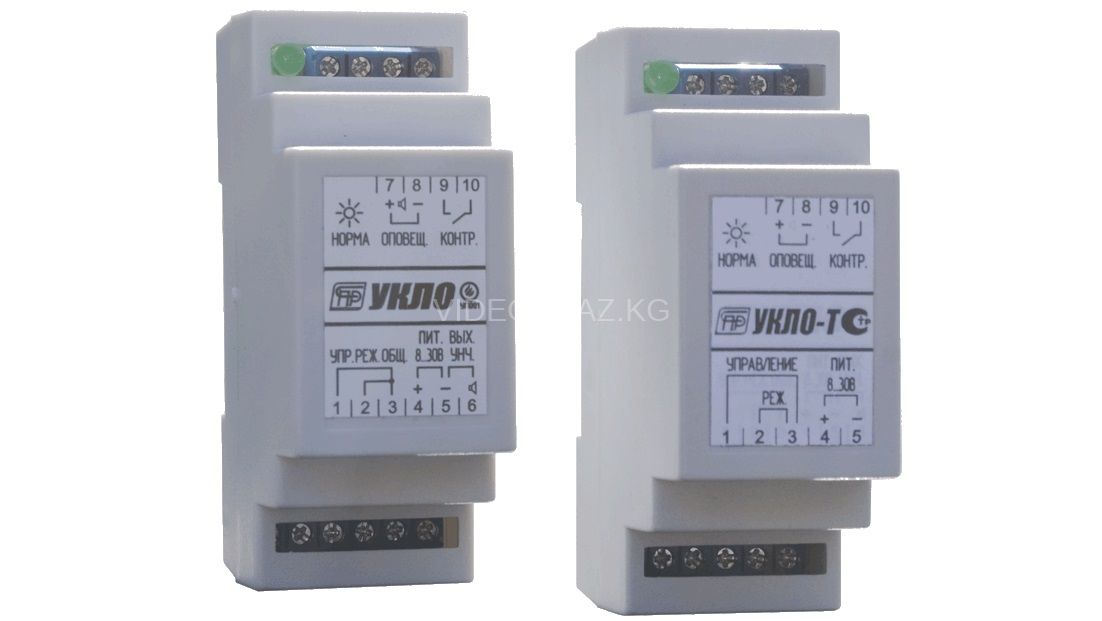

Устройство контроля линии оповещения Спецприбор УКЛО-Т применяется в составе систем оповещения объекта для контроля целост­ности одной линии оповещения. Устройство может использоваться также для увеличения нагрузочной способности прибора управления (ПУ) при управлении несколькими устройствами оповещения (УО).

Область применения – системы охранно-пожарной сигнализации комплексных промышленных объектов (с обычными и взрывоопасными зонами). УКЛО-Т позволяет использовать искробезопасные ПКП (серии «Яхонт-И») не только для контроля искробезопасных извещателей, но и для одновременного контроля извещателей с другим видом взрывозащиты (либо без средств взрывозащиты), не нарушая искробезопасность шлейфа ПКП. Таким образом, УКЛО-Т является по сути «обратным» барьером искробезопасности.

Режим работы оповещателя: Нормально выключенный, Нормально включенный (кроме речевых оповещателей)

Для контроля речевых оповещателей ГоВоР-25Т(-Р) используются устройства УКЛО-Т. Вариант УКЛО-Т осуществляет контроль линии с нормально-включенными устройствами оповещения типа табло и транспарантов. Контроль осуществляется как током обратной полярности, так и по величине прямого тока потребления оповещателей.

Устройство обеспечивает: контроль цепи управления (цепи от ПУ до УКЛО-Т) на обрыв и короткое замыкание (КЗ); контроль цепей оповещения (цепи от УКЛО-Т до УО) на обрыв и КЗ током обратной полярности – в дежурном режиме и по току потребления (только в УКЛО-Т-Т) – в режиме включения УО; световую индикацию целостности контролируемых цепей; сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль». подачу напряжения от внешнего источника питания на УО по сигналу ПУ; работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1,0Гц.). Устройство контроля включается в разрыв линии оповещения между ПУ и УО. УКЛО-Т должно устанавливаться вне взрывоопасных зон. Устройство рассчитано на непрерывную круглосуточную работу.

Особенности и преимущества устройства:

монтируется в разрыв линии оповещения;

два режима работы: контроля и управления;

световая и электрическая сигнализация исправности линии;

непрерывное или прерывистое управление оповещателями;

высокая нагрузочная способность;

широкий диапазон питающих напряжений;

низкое энергопотребление;

установка на стандартную 35мм DIN-рейку.

Технические характеристики Спецприбор УКЛО-Т

• Диапазон рабочих напряжений питания, В: 8...30
• Потребляемый ток в режиме контроля, мА, не более: 25
• Максимальное коммутируемое напряжение по выходу «Контроль», В, не более: 60
• Максимальный коммутируемый ток по выходу «Контроль», мА, не более: 250
• Максимальный суммарный ток нагрузки по выходу «Оповещение», А, не более: 2
• Количество радиальных линий подключенных к выходу «Оповещение», шт: 1...10
• Максимальное сопротивление проводов линии от ПУ до УКЛО-Т, Ом, не более: 220
• Максимальное суммарное сопротивление проводов линии от УКЛО-Т до УО, Ом, не более: 470
• Диапазон рабочих температур, ºС: -40...+85
• Степень защиты оболочки: IP20
• Габаритные размеры ВхШхГ, мм, не более: 92x37x58
• Масса, г, не более: 150
