Спецприбор КСРВ-i-2 (2У)

Код: 1197038
На заказ
Розн. цена: 1 050 руб
Ваша цена: 1 008 руб
Оборудование адаптировано для Российских условий
Гарантия до 10 лет на все товары
Быстрая бесплатная доставка по россии

Описание Спецприбор КСРВ-i-2 (2У)

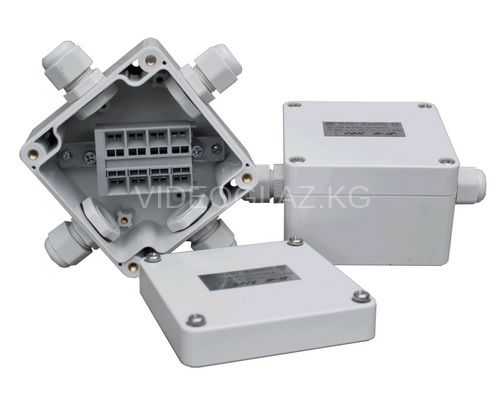

Взрывозащищенная соединительная коробка Спецприбор КСРВ-i-2 (2У) с двумя кабельными вводами. Количество групп контактов клеммных колодок 4гр. х 2контакта. Предназначена для выполнения соединений (разветвлений) сигнальных искробезопасных электрических цепей во взрывоопасных зонах класса 0 и ниже (по ГОСТ Р 51330.9) кабелями круглого сечения диаметром от 4 мм до 8 мм.

Область применения – искробезопасные цепи систем пожаро-охранной сигнализации и автоматики. Коробки имеют маркировку взрывозащиты «0ExiaIIBT6» и соответствуют требованиям ГОСТ Р 51330.0, ГОСТ 51330.10.

Коробки имеют варианты исполнения на 1, 2, 3, 4 кабельных ввода и комплектуются быстрозажимными клеммными колодками WAGO в следующем сочетании количества групп и контактов. Коробки с индексом «У» имеют два ввода, расположенных под углом 90º . Коробки с индексом «Т» предназначены для монтажа термокабеля и отличаются расположенными на противоположных сторонах штуцерами и исполнением клеммных колодок. Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2.

Коробки КСРВ-i применяются в частности для выполнения соединений и разветвлений в цепях шлейфов сигнализации искробезопасных приемно-контрольных приборов серии «Яхонт-И», соединения термокабеля и размещения защитных и оконечных резисторов в шлейфах искробезопасных модулей «МИП-Ex» и прочих соединений.

Система обозначения коробок: «Коробка КСРВ-i-X», где Х – количество кабельных вводов коробки; Пример обозначения для коробки с тремя кабельными вводами: «Коробка КСРВ-i-3 СПР.687227.001 ТУ».

Примечание: для коробки с двумя кабельными вводами расположенными под 90º в обозначение вводится буква «У»: «Коробка КСРВ-i-2У СПР.687227.001 ТУ»;

Особенности взрывозащищенной коммутационной коробки Спецприбор КСРВ-i-2 (2У): - искробезопасное исполнение для взрывоопасных зон класса 0 - быстрозажимные клеммы WAGO - использование кабелей круглого сечения диаметром 4...8 мм - работа в жестких климатических условиях.

Технические характеристики Спецприбор КСРВ-i-2 (2У)

  • Маркировка взрывозащиты 0ExiaIIBT6
  • Количество кабельных вводов 2
  • Количество групп контактов клеммных колодок 4гр. х 2конт.
  • Наружный диаметр кабеля, мм 4…8
  • Максимальные напряжение и ток соединяемых (разветвляемых) искробезопасных цепей Ui: 36В Ii: 1А.
  • Диапазон допустимых сечений провода, мм2 0,08…2,5
  • Степень защиты оболочки корпуса IP65
  • Диапазон рабочих температур окружающей среды, °С, -55...+70
  • Габаритные размеры коробки КСРВ-i-4, мм, не более 128х126х55
  • Габаритные размеры коробки КСРВ-i-1, мм, не более 105х80х55
  • Масса, кг, не более 0,5
