Smartec ST-EL350MLD

Код: 1286000
Sklad 3
Ваша цена: 7 544 руб
Оборудование адаптировано для Российских условий
Гарантия до 10 лет на все товары
Быстрая бесплатная доставка по россии

Описание Smartec ST-EL350MLD

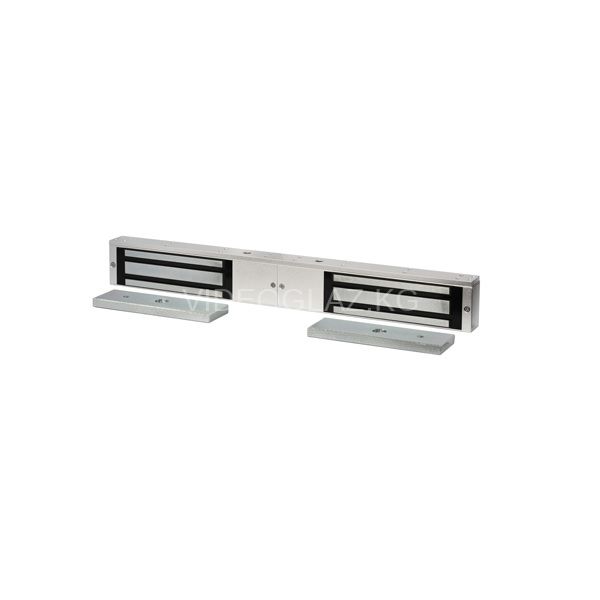

ST-EL350MLD - накладной сдвоенный электромагнитный замок на дверь.

Сдвоенный электромагнитный замок ST-EL350MLD предназначен для установки на двустворчатые двери, контролируемые СКУД, а также на двери эвакуационных выходов. Он состоит из двух зеркально выполненных частей, каждая из которых удерживает дверную створку в закрытом состоянии при усилиях на отрыв до 350 кг. Датчики Холла, встроенные в обе части электрозамка, позволяют выполнять мониторинг его состояния, а специальные релейные выходы обеспечивают информирование о тревоге при попытке взлома устройства. При использовании специальных адаптеров можно смонтировать этот электромагнитный замок на дверь, открывающуюся внутрь, наружу или выполненную из стекла толщиной 8−15 мм. Кроме того, специальное цинковое покрытие якоря совместно с пружинным механизмом обеспечивает преодоление остаточной намагниченности.

Функциональные параметры:

  • Сила удержания 2x350 кг
  • Универсальное питание 12 или 24 В пост. тока
  • Электромагнитный замок на двустворчатую дверь
  • Двухцветная светодиодная индикация
  • Конструкция для преодоления остаточной намагниченности
  • Релейный выход мониторинга прижима якоря и наличия питания
  • Датчик Холла для мониторинга состояния замка
  • Корпус замка из анодированного алюминия
  • Адаптеры для монтажа на двери, открывающиеся наружу или внутрь, а также на стеклянные створки

Типовой монтаж

Подключение

Примечание

Если переключатель для управления замком не располагается в разрыве цепи непосредственно после выпрямления питания и электромагнитным замком, то потребуется больше времени на разблокировку замка.

Универсальный электромагнитный замок ST-EL350MLD предназначен для установки на двустворчатые двери помещений с обычными требованиями к безопасности, например, в офисах, промышленных зданиях, супермаркетах и др. Также он может использоваться для оснащения эвакуационных выходов, поскольку в случае отключения питания приводит створку в незапертое состояние. Для работы в составе СКУД этот электромагнитный замок на дверь необходимо подсоединить к управляющему выходу контроллера. Если планируется раздельное управление створками двустворчатой двери, то каждая из двух частей замка подключается к отдельному выходу.

Простой принцип работы ST-EL350MLD

Конструктивно этот электромагнитный замок на дверь состоит из двух зеркально выполненных электрозамков, состоящих из электромагнита, который крепится на дверной коробке, и металлической ответной пластины, монтируемой на дверную створку. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым устройство притягивает к себе металлическую пластину, установленную на двери. В случае отсутствия питающего напряжения это поле исчезает, электромагнитный замок разблокируется, и створки можно свободно открыть. Для преодоления остаточной намагниченности предусмотрено специальное цинковое покрытие якоря замка совместно с пружинным механизмом.

Непрерывный мониторинг состояния устройства

Для контроля своего состояния данный электромагнитный замок на дверь оснащен двумя датчиками Холла – по одному на каждую створку, которые реагируют на магнитное поле, создаваемое катушкой индуктивности замка. При этом датчики располагаются внутри устройства и не позволяют визуально определить, снабжен замок таким детектором или нет. Реле, которым управляет микросхема датчика Холла, срабатывает при наличии магнитного потока, т.е. когда дверь закрыта и якорь притянут к электромагниту. Данное реле может быть подключено к внешней системе сигнализации, а «снятый» с него сигнал информирует систему доступа о том, что ST-EL350MLD находится не под напряжением или повреждена линия электропитания.

Кроме того, датчик Холла сигнализирует о взломе устройства при снижении силы прижима якоря к электромагниту. Такая ситуация возможна, например, если злоумышленники намеренно повредили рабочую поверхность якоря замка для облегчения несанкционированного проникновения в защищаемое помещение. При этом двухцветная светодиодная индикация, которой оснащен этот электромагнитный замок на дверь, обеспечивает визуализацию различных состояний устройства: не горит – нет питания, красный – якорь не прижат или плохой прижим, зеленый – нормальный прижим якоря.

Наличие опциональных адаптеров

Благодаря отсутствию движущихся и трущихся частей, все электрозамки Smartec имеют высокую надежность и длительный срок службы. Как и многие другие устройства данной линейки, этот замок можно установить на двустворчатые двери, открывающиеся как наружу, так и внутрь. В первом случае используется L-адаптер, а во втором – адаптер Z. При необходимости можно приобрести адаптер U-образной формы и смонтировать электромагнитный замок на дверь, выполненную из стекла толщиной 8−15 мм. Стоит упомянуть, что в наиболее ответственных точках прохода электрозамок следует дополнить механическим или электромеханическим запирающим устройством, поскольку при отключении электропитания створка приводится в незапертое положение.

Технические характеристики Smartec ST-EL350MLD

Сила удержания: 2x350 кг
Напряжение питания: 12 / 24 В (DC)
Потребляемый ток: 1 / 0,5 А
Мониторинг: Реле: ОБЩ, НР, НЗ / 3 А, 30 В (AC/DC)
Диапазон рабочих температур: от -10 до +55 °С
Диапазон рабочей влажности: 10%−90%
Материал: Анодированный алюминий
Габариты: 500 х 57(+6) х 32 мм (электромагнитный замок), 158 х 52 х 11 мм (якорь, 2 шт.)
Вес: 5,6 кг
Опционально: ST-BR350L – L адаптер для открывающихся наружу дверей ST-BR350Z – Z адаптер якоря для открывающихся внутрь дверей ST-BR350U – U адаптер якоря для стеклянных дверей 10−20 мм
