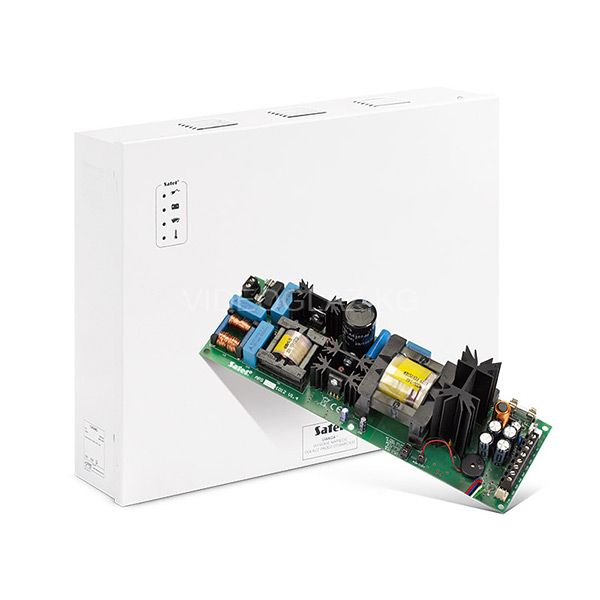

Satel APS-524

Описание Satel APS-524

Satel APS-524 - блок питания предназначен для работы в системах с питанием 24 В (напр., СКУД). Благодаря использованию системы импульсного блока питания с высоким коэффициентом полезного действия, с питанием прямо от сети 230 В AC, тепловые потери снижены, а надежность устройства повышена. БП оборудован входным фильтром для защиты от помех и системой коррекции коэффициента мощности. Кроме того, в блоке питания предусмотрена защита от короткого замыкания и перегрузки. Прецизионная регулировка напряжения, микропроцесорный контроль состояния аккумулятора и функция автоматического отключения в случае критического разряда, позволяют дольше использовать аккумулятор без риска его повреждения. Для работы с блоком питания рекомендуется использовать два свинцовых аккумулятора напряжением 12 В и емкостью 17 Ah, подключенных последовательно кабелем, поставляемым в комплекте.

Блок питания оборудован 4-мя светодиодами для индикации: состояния сетевого питания и аккумулятора, а также перегрузки силового выхода и превышения рабочей температуры. Аварии сигнализируются на выходах типа открытый коллектор (OC), также они могут сигнализироваться звуком В случае правильной работы блока питания выходы замкнуты на массу (0 В), зато в случае аварии соответствующий выход (клемма) будет отсоединен от массы. Тамперный (антисаботажный) контакт на корпусе устройства позволяет, например, включить блок питания в тамперный шлейф системы охранной сигнализации.

Технические характеристики Satel APS-524

• Класс среды I
• Номинальное выходное напряжение (±15%) 24 В DC
• Максимальный ток выходов типа OC (открытый коллектор) 50 мА
• Тип аккумулятора 2 x 12 В 17 Aч
• Максимальный выходной ток блока питания 5 A
• Габаритные размеры корпуса 403 x 323 x 100 мм
• Габаритные размеры платы электроники 233 x 73 мм
• Диапазон рабочих температур +5…+40 °C
• Напряжение питания главной платы (±15%) 230 В AC 50 Гц
• Вес3400 г
