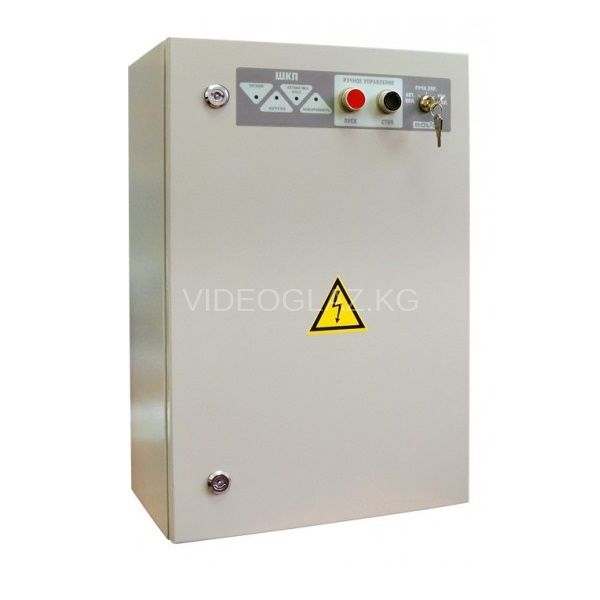

Болид ШКП-4(IP54)

Описание Болид ШКП-4(IP54)

Шкафы контрольно-пусковые Болид ШКП-4(IP54) Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В. Особенности:

• Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем
• Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
• Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
• 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
• Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
• Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
• Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Схема питания ШКП в составе ППУ. Внутреннее устройство шкафа Шкаф конструктивно выполнен в металлическом корпусе, внутри которого размещены: 1 – выключатель автоматический (QF1); 2 – контактор (А3); 3 – реле контроля напряжений и фаз (РКНФ) (А1); 4 – замок электромеханический (S1); 5 – кнопка управления «Стоп» (S2); 6 – кнопка управления «Пуск» (S3); 7 – плата индикации (А2); 8 – клемма «Нейтраль» (N); 9 – клемма «Заземление» (PE). 10 – группа переходных клемм (А5). Схема электрическая подключения шкафа при эксплуатации Комплект поставки

1. Шкаф контрольно-пусковой ШКП-4 IP54 – 1 шт.
2. Паспорт АЦДР.425412.005 IP54 ПС – 1 экз.
3. Шуруп 1-570.019 – 4 шт.
4. Дюбель 1060 K – 4 шт.
5. Ключ к электромеханическому замку – 2 шт.
6. Ключ к корпусу – 2 шт.
7. Кабельный ввод PG-11 – 4 шт.
8. Упаковка – 1 шт.

Технические характеристики Болид ШКП-4(IP54)

• Световая индикация: 4 одноцветных индикатора для отображения состояния ШКП
• Питание прибора: от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
• Готовность к работе после включения питания: не более 1 с
• Рабочий диапазон температур: от -30 до +50 °C
• Относительная влажность: до 98% при +25 °C
• Средний срок службы: 10 лет
• Тип монтажа: настенный навесной
• Потребляемая мощность, Вт: 30
• Номинальный коммутируемый ток, А: 10
• Мощность управляемого двигателя, кВт: 4
• Степень защиты корпуса: IP54
• Габаритные размеры, мм: 400x400x170
• Масса прибора, кг: 20 Габаритно-установочные размеры
